Jak držák potrubí skutečně pomáhá systémům HVAC zůstat stabilní – praktický průvodce

Když lidé navrhují systémy HVAC, často tráví většinu času u čerpadel, ventilů a ovladačů. To je přirozené. Pokud však nosné části nejsou v pořádku, celý ten pečlivý výběr zařízení může zvrátit vibrace, nesouosost, netěsnosti nebo častá údržba. Malá ocelová podpěra — držák rozdělovače — je jednou z těch tichých částí, která dělá hodně těžkých břemen. Vyberte si správný design, pečlivě jej nainstalujte a udržujte, a celý systém bude po léta plynulejší. Ignorujte to a budete mít bolesti hlavy: hlučný provoz, větší namáhání potrubí, více zpětných volání.

Proč na podpěře potrubí záleží více, než naznačuje její velikost

Na první pohled je držák jen držák. V praxi řídí, jak se síly pohybují potrubní sítí. Pokud je podpora nesprávná, zvažte tyto jednoduché výsledky:

• Trubky vibrují a upevňovací prvky se uvolňují.
• Klouby a sedla ventilů se rychleji opotřebovávají.
• Tepelná roztažnost způsobuje neočekávaná napětí.
• Přístup pro kontrolu a opravu se stává problémem.

To vše zvyšuje náklady na údržbu a riziko. Inteligentní konstrukce podpěry rozkládá zatížení, řídí pohyb a zjednodušuje kontrolu. Stručně řečeno: dobrá podpora mění proměnlivé zatížení v předvídatelné chování.

Praktické parametry, které musíte zkontrolovat před výběrem držáku

Nezacházejte se specifikacemi jako s nákupním seznamem. Použijte jej na práci:

1. Skutečné zatížení (kg / lb) – zahrnuje hmotnost potrubí nebo objem vody nebo chladiva. Pokud rozdělovač obsahuje těžké ventily nebo filtry, přidejte jejich hmotnost.
2. Dynamické faktory zatížení — čerpadla způsobují tlakové skoky a vibrace; motory a kompresory přidávají přerušované síly. Přidejte bezpečnostní rezervu.
3. Montážní podklad – přišroubujete se k betonu, ocelovému rámu nebo sloupkové zdi? Volba kotvy mění povolené zatížení.
4. Prostředí – vnitřní suchá místnost nebo střecha vystavená povětrnostním vlivům? Riziko koroze mění výběr materiálu.
5. Servisní přístup – budou muset technici odstranit rozdělovač bez demontáže stěny? Zvažte rychloupínací nebo modulární nástavce.

Základní pravidlo, které používám na místě: vypočítejte statickou hmotnost a poté přidejte 25–40 % pro pokrytí dynamických účinků, pokud jste nezměřili úrovně vibrací. Pokud je lokalita seismická nebo vysoce průmyslová, jděte výše.

Výběr materiálu: co kde funguje

Materiály nejsou jen o odolnosti proti korozi. Ovlivňují tuhost, svařitelnost a cenu.

• Uhlíková ocel s povlakem — široce používané v interiéru. Ekonomický, pevný, snadno svařitelný. Vyžaduje konečnou úpravu (nátěr, práškový lak) pro vlhké zóny.
• Pozinkovaná ocel — vhodné pro mírné venkovní vystavení. Zinková vrstva pomáhá, ale při poškrábání se může opotřebovat.
• Nerezová ocel — pro vlhké, slané nebo chemické prostředí. Je dražší, ale snižuje cykly výměny a údržbu.
• hliník — lehký; používá se v některých lehkých rámech, ale méně obvyklý u těžkých rozvodů, protože je měkčí a méně tuhý.

Vyberte nerez tam, kde je přístup k opravě obtížný, nebo na držáku uvidíte solnou mlhu nebo korozivní kondenzát. Pro síta a prostory pro provoz obvykle používáme lakovanou uhlíkovou ocel, pokud není uvedeno jinak.

Navrhněte funkce, díky nimž je instalace rychlejší a spolehlivější

Ne se všemi držáky se pracuje stejně snadno. Podívejte se na tyto praktické designové prvky:

• Nastavitelné sloty (nejen pevné otvory). Drážkované otvory umožňují malé změny vyrovnání na poli.
• Vyztužená montážní deska kde se soustřeďuje zatížení — zabraňuje deformaci při velké hmotnosti.
• Odnímatelné svorky nebo dělená sedla takže můžete namontovat potrubí, aniž byste otočili sestavu rozdělovače vzhůru nohama.
• Integrované izolátory vibrací (gumové podložky, neopren), pokud se vibrace týkají – snižuje přenos do konstrukce.
• Zabudováno servisní povolení — ponechat prostor pro pohony ventilů, filtry a měřidla.

Pokud vás držák nutí dělat nepohodlné svary nebo blokovat přístup k přírubovému spoji, jedná se o nesprávný držák – i když je ocel tlustší.

Spojovací prvky a kotvení – možnosti, které přežijí skutečný život

Volba spojovacího materiálu závisí na podkladu a zatížení. Nenastavujte u všeho stejný šroub.

• Kotvy do betonu — použití rozpěrných kotev pro statické zatížení, chemických kotev pro vyšší zatížení nebo vibrace.
• Průchozí šroubování do ocelových nosníků je robustní – pár s podložkami a pojistnými maticemi.
• Závitové vložky v prefabrikovaných panelech může fungovat, ale zkontrolujte hodnocení vytažení.
• Objímkové kotvy degradovat v cyklech – preferujte mechanické kotvy dimenzované na dynamické zatížení.

Na nastavení točivého momentu záleží. Běžnou poruchou pole je šroub „utažený rukou“, který se později uvolní. Určete hodnoty točivého momentu a zdokumentujte je během uvádění do provozu.

Vzdálenost a opěrné body — instalační geometrie, která řídí ohýbání

Jak daleko od sebe byste měli umístit podpěry? Záleží na tuhosti potrubí a zatížení.

• Kratší rozpětí znamená menší průhyb, ale více kotev.
• Delší rozpětí šetří kotvy, ale zvyšuje ohyb a vibrace.

Obecný přístup:

• V blízkosti kolen, ventilů nebo odbočovacích bodů umístěte podpěry blíže – tato místa vidí vyšší lokální momenty.

Vyhněte se jednobodovému zavěšení dlouhého potrubí; použijte dvě nebo tři podpěry k rozložení zatížení a vyhněte se konzolovému efektu.

Tepelná roztažnost: umožňuje pohyb bez stresu

Potrubí se s teplotou roztahuje a smršťuje. Konzoly musí buď umožňovat pohyb, nebo jej záměrně omezovat kotevními body a rozpínacími smyčkami.

Dvě praktické metody:

1. Posuvné podpěry — podpírají trubku, ale umožňují axiální pohyb. Používejte návleky nebo podložky s nízkým třením.
2. Vedené podpěry — umožňují pohyb v jednom směru a omezují ostatní.

Nikdy neupínejte vyhřívaný běh napevno každých pár metrů. To vytváří koncentrace napětí v kotvách nebo v dalším pevném bodě (a následují netěsnosti).

Kontrola vibrací: malá opatření, velký dopad

Vibrace přenášejí síly na budovu a na sousední zařízení. Jednoduché opravy snižují opotřebení:

• Přidejte gumové podložky nebo neoprenové podložky pod konzolové desky.
• Pro těžké, vibrující rozdělovače použijte pružinové izolátory.
• Nainstalujte pružné konektory (hadicové smyčky) na přípojky čerpadla, abyste izolovali vibrace čerpadla od rozdělovače.

Nepříliš izolujte: stále potřebujete pozitivní umístění alespoň ve dvou osách; izoláty by měly být navrženy, ne hádat.

Povrchová ochrana a úprava: praktické možnosti

Povrchové úpravy jsou méně důležité pro vnitřní suché prostory a více pro životnost ve vlhkých nebo venkovních prostorách.

• Práškové lakování poskytuje odolný povrch pro vnitřní použití a dobře vypadá.
• Žárové zinkování poskytuje větší odolnost proti korozi pro venkovní montáž.
• Epoxidové nátěry odolávají působení chemikálií a používají se v mnoha průmyslových zařízeních.

Při natírání na místě specifikujte přípravu povrchu (tryskání nebo štětec) a typ základního nátěru, aby se zabránilo předčasnému odlupování. Nátěr je jen tak dobrý jako příprava povrchu.

Chyby při instalaci, které vidím na místě (a jak se jim vyhnout)

Zde jsou běžné chyby a jednoduché opravy:

• Chyba: Otvory v konzolách nejsou zarovnané, takže trubka je tlačena na místo.
• Oprava: Použijte drážkové držáky nebo podložky; před vrtáním znovu zkontrolujte rozložení.

• Chyba: Kotvy vybrané pouze pro statické zatížení; vibrace je uvolňují.
• Oprava: Vyberte kotvy určené pro dynamické zatížení a přidejte pojistné podložky.

• Chyba: Nulový přídavek na tepelný pohyb.
• Oprava: Zkontrolujte výpočty tepelné roztažnosti a přidejte posuvné podpěry.

• Chyba: Konzoly blokují přístup k ventilům a měřidlům.
• Oprava: Vysmívejte si sestavy nebo použijte CAD k ověření přístupu ke službě.

• Chyba: Použití tenčí desky k „úspoře nákladů“ – při zatížení se prohýbá.
• Oprava: Použijte vyztužené desky nebo žebra tam, kde se koncentruje zatížení.

Praktický tip: před řezáním nebo vrtáním jakékoli konstrukce vybavte rozdělovač pomocí popruhů nebo dočasných podpěr, abyste potvrdili vůle.

Kontrolní seznam pro uvedení do provozu, který se skutečně používá

Jednostránkový kontrolní seznam pro uvedení do provozu zabraňuje problému „dotáhli jsme to, aby bylo hotovo“. Zahrnout:

• Potvrzený výpočet zatížení s nainstalovanými komponenty.
• Utahovací moment kotvy ověřen a zdokumentován.
• Úroveň a vyrovnání zkontrolovány v rámci tolerance.
• Přídavek na pohyb ověřen na tepelnou roztažnost.
• Tam, kde je to specifikováno, je instalována izolace proti vibracím.
• Kontrola celistvosti povlaku.
• Servisní povolení ověřeno.
• Podepsané přijetí instalačním technikem a strojním inženýrem.

Nechte instalačního technika podepsat kontrolní seznam a uschovejte jej s projektovými záznamy.

Kontrola a údržba: harmonogramy, na kterých záleží

Rutinní kontrola zabrání překvapením. Jednoduchá kadence:

• Týdně: vizuální kontrola uvolněných šroubů nebo viditelné koroze.
• Čtvrtletně: otestujte kritické upevňovací prvky utahovacím momentem, zkontrolujte, zda pryžové izolátory ztvrdly nebo praskly.
• Ročně: odstraňte a zkontrolujte nátěr, přelakujte nebo přelakujte podle potřeby, zkontrolujte svary a deformaci desky.

Pokud je k dispozici monitorování vibrací, nastavte prahové hodnoty alarmu pro trvalé zvýšení, které naznačuje uvolnění nebo únavu.

Jak zjistit, kdy je nutná výměna

Vyměňte držák, když uvidíte:

• Konstrukční ohyb nebo trvalá deformace.
• Porucha povlaku se rzí hlubší než povrchové okují.
• Tvorba trhlin v blízkosti svarů.
• Opakované selhání upevňovacího prvku po správném utažení (označuje únavu).

Pokud je výměna pravděpodobná, naplánujte ji s minimálním přerušením systému: vypusťte a izolujte pouze dotčený úsek, připravte prefabrikovanou montážní sestavu pro výměnu a naplánujte si práci během oken s nízkou spotřebou.

Rozhodnutí o nákladech: počáteční výdaje vs. náklady životního cyklu

Lidé si často vybírají nejlevnější držák pouze podle ceny. Místo toho proveďte jednoduché srovnání nákladů životního cyklu:

• Kupní cena.
• Očekávaná frekvence údržby a náklady.
• Předpokládaný interval výměny.
• Náklady na prostoje za hodinu (ztráta výroby, práce).
• Dopad energie nebo účinnosti (malý, ale skutečný, pokud vibrace způsobí ztrátu účinnosti).

V mnoha projektech se mírně vyšší počáteční náklady na lepší materiál a design vrátí v menším počtu servisních zásahů a kratších prostojích. Spusťte rychlou návratnost za předpoklady vašeho projektu.

Přizpůsobení a modulární možnosti

Mnoho výrobců nyní nabízí modulární systémy držáků:

• Předřezané štěrbiny pro běžné velikosti trubek.
• Předvrtané desky, aby odpovídaly běžným kotevním vzorům.
• Rychloupínací svorky pro rychlou údržbu.

Pokud navrhujete více budov nebo opakujete projekty, standardizujte na jednom modulárním systému. Zjednodušuje náhradní díly a urychluje práci v terénu.

Případová studie, zjednodušená a praktická

Středně velká kancelářská věž nahradila starší podpěry potrubí během upgradu HVAC. Původní podpěry byly tenké desky přišroubované ke stěnám bloku; časem se prohnuly a zkorodovaly. Upgrade zahrnoval:

• Nahrazení svařenými vyztuženými deskami namontovanými na ocelovém pomocném rámu.
• Přidání posuvných podložek pro přizpůsobení tepelné roztažnosti.
• Instalace neoprenových podložek v kontaktních bodech pro snížení vibrací.
• Přelakování všech exponovaných povrchů epoxidovou úpravou.

Výsledek: po šesti měsících nebyly žádné netěsnosti, minimální stížnosti na hluk a plánované kontroly HVAC byly jednodušší, protože ventily byly přístupné.

Kontrolní seznam nákupu pro kupující

Při objednávce uveďte do specifikace nákupu:

• Přesné průměry potrubí a rozměry potrubí.
• Předpoklady zatížení a použité dynamické faktory.
• Podrobnosti o typu kotvy a podkladu.
• Požadovaný typ povrchové úpravy a specifikace nátěru (včetně přípravy povrchu).
• Požadovaná nastavitelnost (štěrbiny, odnímatelné svorky).
• Tolerance svařování nebo výroby.
• Očekávaná dodací lhůta a dodací lhůta.
• Záruční podmínky a zkušební certifikáty (materiál a nátěr).

Nekupujte si fotku sami. Požádejte o výkresy a výrobní plán.

Praktické rady pro montážníky

• Před vrtáním kotev vždy uchyťte nasucho.
• Použijte momentový klíč a zaznamenejte hodnoty.
• Pokud má být držák přivařen na místě, zajistěte, aby svářeči používali certifikované postupy a aby teplo neovlivňovalo blízké součásti.
• Při šroubování na tenký kov rozložte zatížení pomocí opěrných desek.
• Označte každou polohu podpěry během montáže tak, aby kontroly po instalaci odpovídaly instalačním výkresům.

Pasti, kterým je třeba se vyhnout při dodatečné montáži starých systémů

• Opětovné použití starých kotevních otvorů bez ověření integrity.
• Za předpokladu, že staré potrubí mělo správnou tepelnou toleranci – nemusí.
• Zanedbávání koordinace s jinými řemesly (elektrické dráhy často prorážejí stejné stěny).
• Přehlížení potřeby izolovat zdroje vibrací (uchycení čerpadla atd.) při modernizaci podpěr.

Promyšlená a postupná rekonstrukce zabrání překvapením.

Malé inovace, které se vyplatí

• Integrované vyrovnávací kolíky umožňují nastavit držák na místě do přesné výšky bez podložek.
• Odnímatelné ochranné kryty umožňují technikům přístup k ventilům bez demontáže hlavní podpěry.
• Drážky pro indikaci opotřebení obrobené do desek odhalí, kdy ztráta materiálu dosáhne provozní prahové hodnoty.

Tyto praktické funkce jsou levné na přidání do designu, ale později ušetří skutečnou práci.

Kontrolní seznam před odhlášením

• Výpočet zatížení zkontrolován a podepsán inženýrem.
• Konstrukce držáku má drážky/nastavitelnost tam, kde je to potřeba.
• Spojovací prvky a kotvy určené pro dynamické zatížení.
• Plán tepelného pohybu odsouhlasen.
• Nátěr a materiál odpovídají expozici životního prostředí.
• Kontrolní seznam uvedení do provozu a kontroly součástí předání.

Pokud jsou všechna tato políčka zaškrtnuta, potrubí zůstane tam, kde jste jej umístili – a váš tým údržby vám poděkuje.

Rozdělovače a nosné držáky nejsou okouzlující, ale záleží na nich. Správná konstrukce držáku snižuje nároky na údržbu, udržuje ventily v dosahu, snižuje problémy s vibracemi a šetří peníze po celou dobu životnosti systému. Věnujte trochu času výpočtům zatížení, zvolte vhodné materiály, specifikujte nastavitelnost a servisní vůli a nastavte realistickou kadenci údržby. Tyto jednoduché kroky znamenají velký rozdíl ve spolehlivosti.

Co potřebujete vědět o aplikacích rozdělovacích držáků v průmyslu

Rozdělovací konzola tiše sedí v zákulisí v téměř každém seriózním potrubním systému. Pravděpodobně si toho nevšimnete – dokud se něco nepokazí. Pak se najednou všichni dívají na podpěry a ptají se, proč relativně malý kousek způsobil velkou bolest hlavy. Proto když profesionálové vybírají komponenty, nehledí jen na cenu nebo vzhled. Chtějí díly, které se den za dnem chovají předvídatelně v chaotickém, horkém a vibrujícím průmyslovém prostředí.

Jaké faktory ovlivňují životnost držáku rozdělovače v průmyslových systémech

Buďme na rovinu: o životnosti držáku rozhoduje spíše prostředí než marketingová tvrzení. Umístěte stejný kus do suchého skladu a do pobřežní solné elektrárny a získáte velmi odlišné výsledky. Začněte tedy položením tří jednoduchých otázek o webu:

1. Jaká je atmosféra? Pokud máte co do činění se slaným vzduchem, kyselými výpary nebo agresivními provozními kapalinami, je hlavním nepřítelem koroze. V těchto situacích začne obyčejná uhlíková ocel vypadat rychle unaveně; nerezové nebo potažené oceli stojí za dodatečné vstupní náklady.
2. Jak se zahřívá – a jak často? Tepelné cyklování (ohřívání a opakované ochlazování) je nenápadné: opracovává kov tam a zpět a nakonec způsobuje únavu. Konzoly v blízkosti výměníků tepla nebo parního potrubí musí umožňovat expanzi.
3. Jak velké jsou vibrace nebo otřesy? Čerpadla, kompresory a blízké stroje opakovaně prorážejí potrubí. To znamená, že byste měli zvážit jak konstrukci svorky, tak jakékoli možnosti tlumení vibrací – pryžové vložky, pružinové svorky nebo laděné podpěry.

Důležité je také několik výrobních detailů. Kvalita svařování, umístění otvorů a tloušťka nosných desek – to vše mění chování součásti při zatížení. Viděl jsem držáky od různých dodavatelů, které vypadají na papíře identicky, ale při práci se chovají odlišně – protože jeden výrobce použil o něco tenčí plech a levnější svarové kouty. Lekce: požádejte o výkresy, zkontrolujte vzorky svarů, pokud můžete, a pokud je to možné, vyžádejte si fotografie z kontroly dodavatele nebo krátké zkušební zprávy.

Na závěr nepodceňujte údržbu. Dokonce i „správná“ závorka brzy selže, pokud je ignorována. Obvyklými viníky jsou jednoduché věci – uvolněné šrouby, úlomky barvy nebo drobná koroze. Plánovaná kontrola, dokonce i rychlá vizuální kontrola jednou za čtvrt roku, prodlouží životnost mnohem více než výměna za dražší kov.

Jak může správná instalace zlepšit výkon držáku rozdělovače

Instalace je místo, kde se teorie stává realitou. Správně zvolená konzola může být při špatné instalaci zbytečná. Zde jsou praktické kroky, které ušetří čas a vyhnou se přepracování.

Než cokoliv utáhnete, zkontrolujte vyrovnání. Zní to jasně, ale je to recidivista. Pokud utáhnete šrouby s nevyrovnanou trubkou, způsobíte ohybové napětí. Další cyklus ohřevu a potrubí se může posunout nebo svary prasknout. Pokud je to možné, používejte pravítko nebo laserovou vodováhu – zabere to pět minut a zabrání týdenním bolestem hlavy.

Pozor na točivý moment. Mnoho posádek buď nedotahuje, nebo příliš utahuje (praskání držáků nebo drcení těsnění). Postupujte podle specifikací utahovacího momentu pro spojovací prvky a pamatujte: na kvalitě spojovacího prvku záleží. Použijte správné momentové klíče a poté si označte šrouby, abyste viděli, zda se v provozu něco neuvolnilo.

Plán tepelné roztažnosti. Pokud vaše potrubí zaznamená teplotní výkyvy, neupínejte vše pevně. Ponechte expanzní smyčky nebo použijte posuvné podpěry ve vypočítaných intervalech. Například v parovodech je z nějakého důvodu standardním uspořádáním pevná podpěra každých pár metrů s posuvnými podpěrami mezi nimi.

Používejte správné příslušenství. V zónách s vysokými vibracemi přidejte tlumicí podložky; tam, kde je problémem koroze, použijte izolační manžety nebo ochranné povlaky. Tyto malé doplňky zřídka stojí mnoho, ale dramaticky snižují stres na hlavní podpoře.

Zkontrolujte substrát. Nezapomeňte na konstrukci, ke které se připojujete – stěny a rámy musí unést zatížení. Příliš často jsou závorky obviňovány, když je skutečným problémem slabý kotevní bod. V případě potřeby použijte chemické kotvy nebo průchozí šrouby a ujistěte se, že základní materiál je v dobrém stavu.

Jedna rychlá poznámka z praxe: během odstávky závodu jsem jednou sledoval, jak posádka znovu instaluje držák a utahuje šrouby v rychlém, postupném průchodu bez opětovné kontroly vyrovnání. Výsledek: potrubí namáhané tak silně, že o dva týdny později při normálním zatížení selhalo těsnění příruby. Oprava stála hodiny a výrobní hit. Morální – zpomalte ve fázi instalace a ušetříte čas závodu později.

Které materiály jsou doporučeny pro držáky rozdělovačů v náročných prostředích

Výběr materiálu není okouzlující, ale je to místo, kde se většina rozhodnutí buď vyplatí, nebo vás později kousnou. Představte si to takto: zimní kabát byste si do tropů nekoupili. Stejná logika platí při výběru kovů a povrchových úprav pro podpěry, které žijí ve vlhkých, horkých nebo chemicky postříkaných prostorách.

Zde jsou materiály, které uvidíte nejčastěji – a kdy každý dává smysl:

• Uhlíková ocel s ochranným povlakem: Když potřebujete pevnost za nižší cenu, uhlíková ocel s galvanickým nebo epoxidovým práškovým povlakem je praktickým kompromisem. Je pevný a ekonomický, ale nepovažujte povlak za neporazitelný – škrábance a svary mohou odhalit holý kov, proto plánujte kontroly údržby.
• Hliníkové slitiny: Lehké a odolné proti korozi, hliník se hodí tam, kde na hmotnosti záleží – mobilní ližiny, dočasné plošiny nebo lehké potrubí. Ale pamatujte: hliník se může zadírat nebo se jinak opotřebovávat, když je upnutý k ocelové trubce, proto izolujte kontaktní body, pokud se dotýkají různé kovy.
• Duplexní oceli nebo speciální slitiny: Pro vysoce agresivní chemická prostředí nebo velmi vysoké teploty uvidíte specifikované duplexní nerezové nebo niklové slitiny. Jsou dražší, ale kvůli bezpečnosti a dlouhé životnosti jsou někdy nevyhnutelné.

Několik praktických poznámek z práce v terénu:

• Na povlakech záleží – ale na substrátu záleží více. Tenký ochranný nátěr levný obecný kov nezachrání. Pokud je prostředí skutečně agresivní, začněte se správnou slitinou a poté přidejte povlaky jako zálohu.
• Přemýšlejte o nepodobném kovovém kontaktu. Když upnete nerez na měď nebo hliník, může se objevit galvanická koroze. Tam, kde se kovy liší, použijte izolační manžety nebo nylonové podložky.
• Požádejte o zkušební certifikáty. Pokud kupujete držáky pro kritický systém, je spravedlivé požádat o certifikáty frézy nebo materiálu. Dobří dodavatelé se o ně podělí – a vy brzy zjistíte neshody.
• Matematika nákladů vs životního cyklu. Dražší slitina může ušetřit cykly údržby, prostoje a náklady na výměnu. Proveďte rychlou kontrolu návratnosti: pokud výměna za nerez omezí výpadky a přepracování, předem řekne ano poměrně rychle.

Rychlý kontrolní seznam materiálu (praktický)

• Sůl nebo pobřežní? Preferujte nerez 316.
• Vysoké teploty? Zkontrolujte max. provozní teplotu slitiny.
• Velké zatížení? Použijte silnější uhlíkovou nebo duplexní ocel.
• Nepodobné kovy v okolí? Přidejte izolátory.
• Omezený rozpočet? Karbon s plánem kontroly povlaku.

Proč pravidelná kontrola držáků rozdělovače zabraňuje nákladným problémům se zařízením

Lidé často zacházejí se závorkami jako s instalatérskými dodatky. To je chyba. Malé poruchy na podpěrách lze levně zachytit, ale je nákladné je opravit, pokud kaskádovitě pronikají do netěsností, poruch přírub nebo nesprávně seřízených výměníků tepla.

Zde je realistický přístup k inspekci, který můžete dnes přijmout – je to druh rutiny, kterou naše terénní týmy používají, když se snaží udržet závod v chodu bez překvapení.

Co zkontrolovat, rychle:

• Šrouby a upevňovací prvky: Nějaké uvolněné nebo zkorodované šrouby? Označte nastavení točivého momentu při instalaci a znovu zkontrolujte po prvních provozních hodinách, poté v pravidelných intervalech.
• Viditelná koroze nebo ztráta laku: Malá skvrna rzi dnes může v příštím čtvrtletí prokousat držák. Řešte čipy a podle potřeby přelakujte nebo vyměňte.
• Deformace nebo praskání: Tepelné cykly a vibrace vytvářejí drobné praskliny. Když nějakou najdete, nekrčte rameny – zaznamenejte ji a zhodnoťte, zda je místní nebo systémová.
• Izolační a izolační manžety: Jsou pryžové nebo nylonové izolátory neporušené? Komprese zde může signalizovat problémy s přetížením nebo tepelným růstem.
• Vyrovnání a prověšení: Trubky se pohybují pomalu. Zkontrolujte prověšení mezi podpěrami a ověřte, že přídavky na rozšíření fungují.

Frekvence

• Vysoce namáhané oblasti: Měsíčně až čtvrtletně (oblasti v blízkosti čerpadel, kompresorů, expanzních smyček).
• Standardní běhy: Čtvrtletně až dvakrát ročně.
• Kritické služby (nebezpečné kapaliny): Měsíčně a po jakékoli abnormální události (nárůst tlaku, vypnutí).

Příběh o inspekci

Ve vodárenském závodě, ve kterém jsme pracovali, si technik údržby všiml uvolněného upevňovacího prvku na výtlačném držáku čerpadla. Malá věc – proměnila se ve vodítko pro vážnější pravdu: kotevní šrouby čerpadla se posouvaly tepelnými cykly. Protože zachytili uvolněný spojovací prvek brzy, tým posílil kotvy předtím, než těsnění selhalo a způsobilo neplánovaný výpadek. Rychlý úlovek, velká úspora.

Nástroje a dokumentace

• Použijte momentové klíče a jednoduchou rovnou hranu.
• Udržujte si digitální protokol (nápověda k fotografiím). Poznamenejte si hodnoty točivého momentu, značky točivého momentu a případná nápravná opatření.
• Pokud je to možné, přidejte do svého CMMS kontrolní úkoly s upozorněními na základě provozní doby, nikoli kalendářních dat.

Pravidelné kontroly nemusí být pracné. Krátká procházka s kontrolním seznamem zabrání tomu, aby se z malých věcí staly problémy zastavující proces.

Tipy pro výběr držáku rozdělovače, který vyhovuje potřebám vaší aplikace

Nákup držáku není složitý – až do dne, kdy zjistíte, že neodpovídá realitě vašeho pole. Abyste tomu zabránili, zacházejte s výběrem jako s mini inženýrským cvičením. Zde je praktický plán.

Pochopte zátěž a prostředí

• Změřte průměr trubky, hmotnost na metr (nebo odhadovanou po naplnění) a maximální provozní teplotu.
• Všimněte si zdrojů vibrací, blízkosti rotujících zařízení a zda je potrubí izolováno.

Vyberte si tu správnou rodinu

• Standardní svorky pro rutinní běhy. Ekonomické a rychlé na zdroj.
• Nastavitelné nebo drážkové držáky, když potřebujete toleranci vyrovnání v den instalace. Šetří čas přepracování.
• Pružinové nebo dynamické podpěry v liniích se silnými vibracemi nebo tepelným pohybem.
• Gumové podpěry, když chcete snížit opotřebení kov na kov a ztlumit vibrace.

Plán pro tepelný pohyb

Ujistěte se, že váš plán zahrnuje pevné body a posuvné podpěry uspořádané tak, aby tepelná roztažnost nebojovala proti vašim kotvám. Dobré pravidlo: vyberte jednu pevnou podpěru každých pár metrů v dlouhých trasách s posuvnými podpěrami mezi – ale upravte ji podle koeficientu roztažnosti materiálu vaší trubky.

Údržba a náhradní díly

• Objednejte si několik náhradních držáků na běžnou velikost. Je to překvapivě cenově výhodné.
• Získejte také náhradní díly na izolátory, spojovací prvky a podložky. Jsou to malé části, které selžou jako první.

Kontroly dodavatele

• Vyžádejte si rozměrové výkresy a zkontrolujte středy otvorů.
• Pokud se jedná o kritickou službu, vyžádejte si vzorek. Nainstalujte jej a uvidíte, jak se hodí.
• Ověřte, že dodavatel může poskytnout náhradní díly a dodací lhůty.

Rychlý kontrolní seznam kupujícího

• Jsou zdokumentovány specifikace potrubí? Ano / Ne
• Přítomny vibrace? Ano / Ne
• Uvažuje se o tepelné roztažnosti? Ano / Ne
• Náhradní díly objednané? Ano / Ne
• Schválené výkresy dodavatele? Ano / Ne

Pokud můžete zaškrtnout tato políčka, pravděpodobně jste si uložili přepracování nebo nouzový příkaz.

Kde by měly být umístěny držáky rozdělovače pro optimální účinnost systému

Umístění je více umění než hrubá matematika. Špatně rozmístěné podpěry způsobí, že se trubky budou prohýbat, vyvinou se napětí a příruby budou navíc zatíženy. Díky dobře umístěným podpěrám je celý systém pevný – a snižují hluk, netěsnosti a údržbu.

Zde je praktický průvodce rozhodováním o umístění.

Kritická místa k podpoře

• Při změnách směru (lokta, T-kusy) — tyto body přenášejí síly.
• V blízkosti připojení zařízení (čerpadla, ventily, tepelné výměníky) – podepřete v blízkosti přírub, ale ponechte prostor pro vyrovnání a údržbu.
• Přes dlouhé nepodporované rozpětí – pokud vidíte prohnutí, podcenili jste rozestup. Přidejte podpěry.
• Na přechodech (izolované na holou trubku) — izolace mění způsob, jakým svorka drží trubku; navrhnout podle toho.

Nepřehánějte to

Příliš mnoho podpor vytváří jiný problém: omezují expanzi. Potřebujete kombinaci: nějaké pevné podpěry pro umístění běhu a posuvné podpěry pro umožnění tepelného růstu. Představte si podpěry jako choreografii – některé drží pozici, jiné nechávají věci pohybovat se.

Praktický pracovní postup umístění

1. Začněte u pevných kotev (v blízkosti čerpadel nebo konstrukčních omezení).
2. Přidejte posuvné podpěry mezi kotvy v intervalech podle tabulky rozpětí.
3. Umístěte mezilehlé podpěry na kolena, ventily nebo tam, kde potrubí mění směr nebo materiál.
4. Po krátkém zkušebním provozu znovu zkontrolujte – pokud se potrubí za tepla nebo pod tlakem pohybuje zvláštně, upravte.

Terénní poznámka

Při modernizačních pracích jsem viděl, že týmy umisťují držáky tam, kam mohli pracovníci snadno dosáhnout pomocí klíče, a ne tam, kde potrubí potřebovalo podporu. Výsledek: prověšení a vibrace. Nezkracujte umístění pro pohodlí – plánujte přístup, ale upřednostněte strukturální potřeby.

Praktické tipy a další kroky

Závorky se nepřou o pozornost. Ale zaslouží si to. Zajistěte správný materiál, montáž, umístění a údržbu a váš potrubní systém zůstane tišší, bude méně unikat a bude potřebovat méně nouzových oprav. Ignorujte je a malé problémy se stanou velkými, často v nevhodnou dobu.

Zde je krátký akční plán, který můžete použít při svém příštím projektu nebo inspekčním kole:

Prozkoumejte své kritické běhy. Věnujte pozornost podmínkám prostředí a zdrojům vibrací.

Materiály vybírejte záměrně. Přizpůsobte slitinu/povlak prostředí – nepředpokládejte, že jde o kov jedné velikosti.

Instalujte opatrně. Zkontrolujte vyrovnání, utahovací moment podle specifikace a počítejte s roztažením.

Pravidelně kontrolujte. Použijte jednoduchý kontrolní seznam a zaznamenejte zjištění. Včasné opravy stojí méně.

Koupit náhradní díly. Těch pár závorek, které máte v inventáři, se obvykle zaplatí.

Jak získat spolehlivého výrobce svorek: Praktický průvodce pro kupující a inženýry

Malé součástky mohou způsobit velké problémy. Svorky jsou toho příkladem: jsou levné na jednotku, ale působí přímo na potrubí, hadice a konstrukční podpěry. Špatné volby se projeví jako netěsnosti, poškozené nátěry, časté výměny nebo časově náročné opravy na místě. Zaměřuje se na to, na čem záleží při zdroji výrobci svorek : materiál a povrchová úprava, výrobní kontroly, kontrola a testování, logistika a balení, taktika nákupu a uvažování o nákladech životního cyklu. Jediná srovnávací tabulka vám pomůže přiřadit rodiny svorek k typickému použití. Pomocí kontrolních seznamů a poskytnutého jazyka RFQ usnadněte porovnání odpovědí dodavatelů.

Proč si svorky zaslouží technickou pozornost

Je snadné předpokládat, že svorky jsou triviální. V praxi se jedná o mechanická rozhraní, která musí odolávat působení okolního prostředí, mechanickému zatížení a změnám instalace. Tři praktické důsledky nedostatečně specifikovaných svorek:

• Přepracování instalace, když rozměry neodpovídají potrubním armaturám nebo konzolám.
• Včasná koroze a výměna, když je nátěr nebo materiál nevhodný pro životní prostředí.
• Funkční poruchy při vibracích nebo tepelných cyklech, když řada svěrek postrádá požadované konstrukční vlastnosti.

Včasné řešení těchto rizik – ještě před vystavením nákupních objednávek – snižuje prostoje a zabraňuje kaskádovým zpožděním projektů.

Pochopení rodin svorek a jejich typických aplikací

Typ svorky	Typická prostředí	Typické materiály	Primární síla	Společná omezení

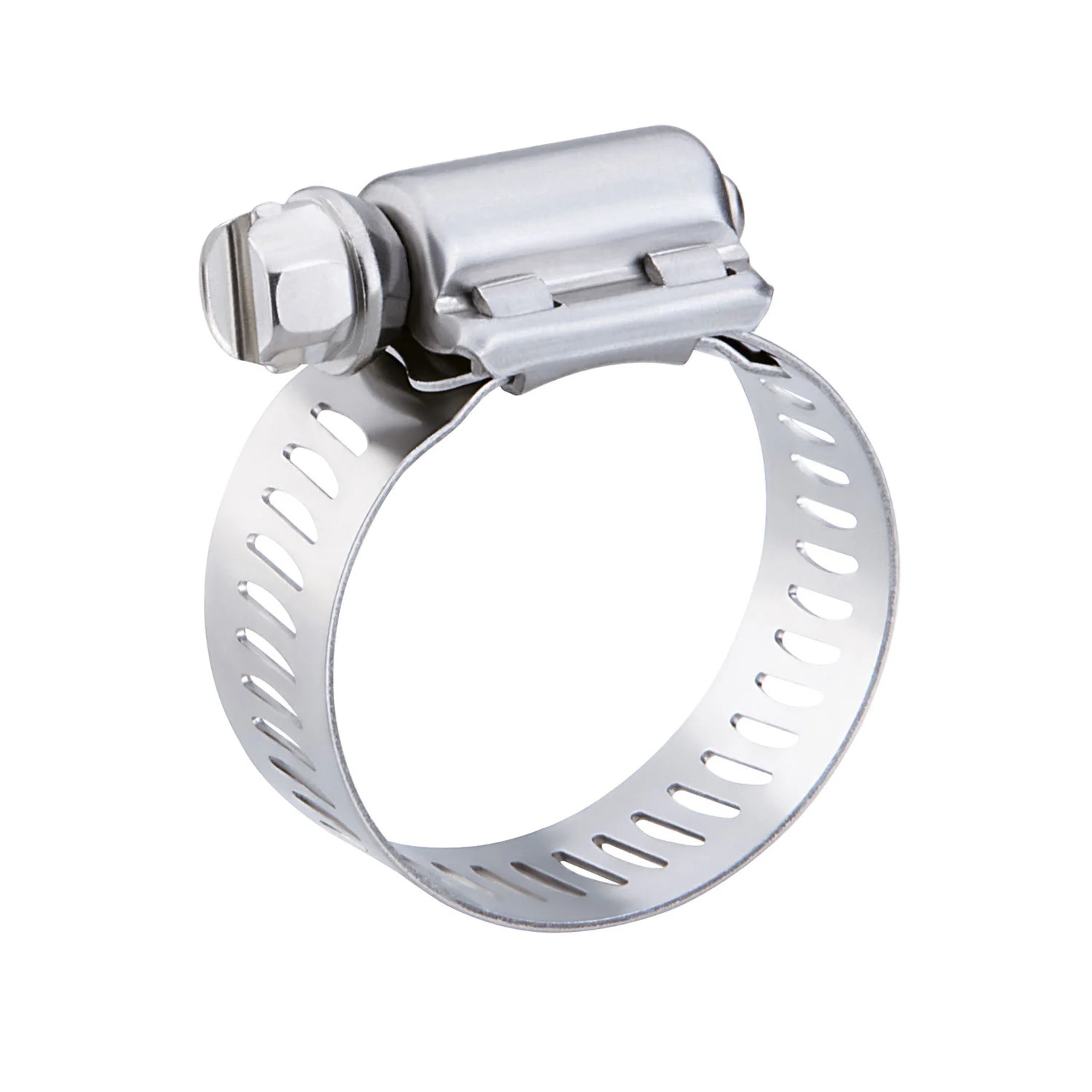

Hadicová svorka šnekového převodu	Instalatérství, nízkotlaké hadice, vnitřní systémy	Pozinkovaná ocel, nerez 304	Cenově efektivní, flexibilní střih	Není ideální pro vysoké vibrace nebo horké prostředí s vysokým obsahem chloridů
T-šroub svorka	Silné hadice, turbo potrubí, průmyslové pružné spoje	Nerez 304/316, kalená ocel	Vysoká upínací síla, odolává uvolnění	Větší profil a vyšší cena
Ušní (Oetiker) svorka	Hadice o malém průměru, sestavy s viditelným poškozením	Nerezová ocel	Kompaktní, trvalé uložení	Na jedno použití; žádná nastavitelnost
Pogumovaná objímka na potrubí	Povlakované trubky, instalace náchylné k vibracím	Ocelové tělo podšívka EPDM/NBR	Chrání nátěry, snižuje vibrace a hluk	Teplotní limity elastomerů vyžadují pozornost
Opravná svorka	Nouzové stavy zasypaného nebo odkrytého potrubí	Litina, nerezové těsnění	Rychlé omezení úniku	Často dočasná oprava; zkontrolujte jmenovitý tlak
Podpěrná svorka potrubí	Závěsné potrubí, HVAC, procesní linky	Ocel žárově pozinkovaná, nerez	Konstrukční podpora pro zatížení a vyrovnání	Musí být přizpůsobeny požadavkům na zatížení a tepelný pohyb

Materiál a povrchová úprava: ne všechny "nerezové" nebo "galvanizované" jsou stejné

Materiál pod povrchem definuje dlouhodobé chování. Obecná „nerezová“ poznámka v RFQ umožňuje dodavatelům nahradit jakosti, které vypadají podobně, ale fungují jinak. Buďte konkrétní.

Co požadovat ve specifikacích

Vyžádejte si certifikáty mlýna/materiálu vázané na čísla taveb nebo ID šarží. Tam, kde je to relevantní, uveďte typ povlaku a minimální tloušťku povlaku. U pryžových obložení požadujte název směsi, rozsah tvrdosti podle Shora a maximální trvalou provozní teplotu. Tyto podrobnosti zabraňují nejasnostem a umožňují srovnatelné nabídky dodavatelů.

Výrobní kroky, kde se běžně objevují variace

Pochopení výrobního toku vám pomůže zjistit, kde vznikají problémy a co je třeba zkontrolovat v rámci továrního auditu.

1. Kontrola příchozího materiálu — Spolehliví dodavatelé testovacích proužků a hardwaru při dodání. Požádejte o vstupní kontrolní procesy a vzorovou dokumentaci.
2. Lisování a tvarování — Přesnost nástrojů řídí rozteč otvorů, šířku pásu a opakovatelnost. Životnost nástroje a plány údržby snižují rozměrový posun.
3. Svařování a montáž — Kvalifikované svary a správné tepelné zpracování jsou u odolných svorek a konstrukčních podpěr zásadní.
4. Povrchová úprava — Pokovování, galvanizace a pasivace vyžadují správnou chemii a kontrolu tloušťky; vyžadovat testovací protokoly.
5. Montáž a testování — Kontroly přilnavosti pryžové výstelky, zkoušky utahovacího momentu upevňovacích svorek a kontrola balení pomáhají předcházet poškození při přepravě.

Když se na poli vyskytnou problémy, často vedou k výpadkům v jedné z těchto výrobních fází.

Kontrola kvality a testování: specifikujte, co budete akceptovat

Testování musí být smluvní, nikoli volitelné. Typické položky testu a dokumentace, které byste měli potřebovat:

• Materiálové certifikáty (MTC) odkazující na konkrétní čísla šarží nebo taveb.
• Testování solnou mlhou (ASTM B117 nebo srovnatelné) pro díly s povlakem, kde je důležitá odolnost proti korozi.
• Zprávy o rozměrové kontrole pro kritické tolerance; Zprávy CMM pro díly s úzkými rozměry.
• Testování udržení krouticího momentu pro šnekové a T-šroubové svorky pro ověření, že svorka drží při vibračních cyklech.
• Testování přilnavosti/odlupování elastomerů u svěrek potažených pryží s minimálními hodnotami přilnavosti.
• Zpráva o kontrole před odesláním s fotografiemi a záznamy o odběru vzorků; v případě potřeby umožnit kontrolu třetí stranou.

Definujte plány odběru vzorků (například 5% vzorky s kritérii přijatelnosti) a jasně uveďte, kdo nese náklady na nápravu nevyhovujících zásilek. Jasná kritéria přijetí zabraňují sporům a urychlují řešení.

Tovární audity a vzdálené ověřování

Návštěva továrny poskytuje přímé informace; není-li cestování možné, požadujte živé video nebo audity třetích stran. Co hledat:

Indikátory spolehlivosti na místě

• Nástrojárna a inventář náhradních matric — přítomnost protokolů údržby a náhradních matric signalizuje kontrolu opakovatelnosti.
• Kontrolní body IPQC — stanice průběžné kontroly kvality s protokolovanými výsledky ukazují procesní disciplínu.
• Pokovovací a dokončovací linky — řízení chemie lázní, sušáren a zařízení na měření tloušťky.
• Evidence svařovací stanice — specifikace postupu svařování a kvalifikace svářeče.
• Zprávy o závěrečné kontrole – důkaz, že továrna provádí a zaznamenává závěrečné kontroly před balením.

Vzdálený přístup k auditu

• Vyžádejte si živou video procházku ukazující výrobní linku a dokumentaci kontroly kvality s časovými razítky.
• Požádejte o aktuální fotografie před odesláním a výsledky testů ze šarží podobných vaší očekávané objednávce.
• Pro vysoce rizikové zakázky používejte nezávislé kontrolní firmy (např. SGS, Bureau Veritas, Intertek).

Taktiky nákupu, které snižují riziko

Několik praktických opatření pro nákup pomáhá proměnit dodavatelský vztah v předvídatelnou dodávku:

Pilotní a zinscenované objednávání

Začněte se vzorky, poté pilotní šarží, než se pustíte do sériové výroby. To umožňuje testování lícování a funkčnosti na skutečných sestavách.

Multi-sourcing pro kritické díly

Kvalifikujte dva dodavatele pro kritické rodiny svorek. Dual sourcing snižuje riziko, že jediné přerušení továrny zastaví práci v terénu.

Jasná smluvní akceptační kritéria

Vysvětlete kontrolu před odesláním, nápravná opatření pro odmítnutí, dodací lhůty a sankce za opakované pozdní dodávky. Pozdržte část platby až do přijetí, abyste motivovali k dodržování předpisů.

Udržujte bezpečnostní zásoby

Uchovávejte malý zásobník často používaných nebo kritických svorek. To chrání před zpožděním při expedici a výrobními škytavkami.

Uzamkněte náhradní díly a obaly

Požadujte dostupnost náhradního hardwaru po dohodnutý počet let a pevné požadavky na balení pro ochranu povrchové úpravy a geometrie při přepravě.

Balení, etiketování a logistika: malé položky, které šetří čas

Poškození při přepravě a špatné označení způsobují zbytečnou práci na místě. Předem odsouhlaste požadavky na balení a označování:

• Mezi naskládanými svorkami používejte separátory, abyste zabránili deformaci a poškrábání.
• Zahrňte antikorozní papíry nebo obaly VCI pro dlouhé námořní plavby.
• Pro rychlý příjem označte kartony číslem dílu, číslem šarže a množstvím.
• Zabalte přepravky, abyste zabránili pohybu při přepravě kontejnerů; v případě potřeby specifikujte vnitřní vyztužení.

Potvrďte také HS kódy a požadované exportní dokumenty u svého dodavatele, abyste minimalizovali celní překvapení.

Běžné způsoby selhání a jak jim předcházet

Předvídání režimů selhání vám umožňuje určit funkce, které jim zabrání:

• Koroze a povlaková vločka — specifikovat správnou třídu materiálu nebo silnější povlak a vyžadovat důkaz o solné mlze.
• Uvolnění pod vibracemi — zvolte T-šroubové svorky, spojovací prvky odolné proti vibracím nebo zahrnují zámkové prvky; vyžadují zkoušku udržení točivého momentu.
• Delaminace pryžové vložky — specifikovat zkoušky směsi a adheze; vyžadují řádné vytvrzení a přípravu povrchu.
• Rozměrový nesoulad — vyžadovat zkoušky lícování vzorků a jasné tolerance; požadovat zprávy CMM pro těsné uložení.

Prevence režimu selhání je z velké části o jasnosti specifikací a potvrzení prostřednictvím testování.

Náklady na životní cyklus: mimo jednotkovou cenu

Jednotková cena je jeden vstup; důležité jsou celkové náklady po dobu životnosti instalovaných svorek. Zvažte:

Celkové náklady životního cyklu = pořizovací cena přepravní instalační práce očekávané výměny × náklady na výměnu prostoje náklady na poruchu

Upínač s vyšší cenou, který vydrží déle a zkracuje prostoje, má často nižší náklady na životní cyklus. Modelové scénáře pro velké instalace a zohledněte frekvenci výměny a mzdové náklady.

Proč výběr správného výrobce svorek snižuje náklady na údržbu

Malé armatury jsou často přehlíženy při návrhu a nákupu. Hardware používaný k zajištění potrubí, hadic a vedení má však neúměrný vliv na kontinuitu provozu. Výběr vhodného výrobce těchto součástí může snížit celkové náklady na vlastnictví snížením frekvence oprav, zjednodušením servisu a zlepšením provozní předvídatelnosti.

Jak získávání komponent ovlivňuje dlouhodobé náklady

Na první pohled je páska nebo držák levný. V průběhu životnosti instalace však opakované výměny a nouzové opravy tyto počáteční výdaje mnohonásobně znásobí. Několik mechanismů vysvětluje proč:

• Nesoulad s provozními podmínkami. Díly vyrobené z nevhodných materiálů nebo povrchových úprav se rychleji opotřebovávají v korozivním, vysokoteplotním nebo abrazivním prostředí.
• Rozměrová nekonzistence. Špatné výrobní tolerance vedou k přepracování instalace a použití nestandardních spojovacích prvků nebo podložek, což zvyšuje pracovní dobu.
• Časté uvolňování nebo selhání. Pokud součást nedrží v systémech náchylných k vibracím, může vyžadovat opakované utahování nebo výměnu, což vede k opakovaným návštěvám na místě.
• Poškození během přepravy a skladování. Neadekvátní balení nebo špatné pokyny pro manipulaci mohou přijít jako poškrábané, ohnuté nebo kontaminované položky, které pak vyžadují přepracování před instalací.

Promyšlený proces výběru dodavatele řeší tyto zdroje opakujících se nákladů předtím, než je první komponent namontován na místě.

Co posuzovat u dodavatele, aby se omezily nároky na údržbu

Výběr výrobce není jen o ceně a dodací lhůtě. Následující atributy dodavatele se nejvíce přímo promítají do menšího počtu událostí údržby:

1. Materiálové zdroje a sledovatelnost

Výrobce s doloženou proveniencí materiálu a evidencí šarží umožňuje přesné přizpůsobení metalurgie součástek prostředí instalace. Sledovatelnost podporuje analýzu poruch a pomáhá vyhnout se opakovanému použití nevhodných šarží.

2. Řízení procesu a údržba nástrojů

Stabilní rozměry závisí na dobře udržovaném nářadí a rutinní kalibraci. Továrny, které plánují údržbu lisovacích nástrojů a výměny protokolů, mají tendenci dodávat díly s konzistentní geometrií, což omezuje úpravy montáže na místě.

3. Disciplína povrchových úprav

To, jak je předmět dokončen, je v mnoha reálných kontextech důležitější než jeho surová slitina. Důsledná aplikace ochranných nátěrů, zdokumentovaná chemie lázně a postupy sušení snižují předčasnou korozi, která jinak vede k nákladným výměnám.

4. Montáž a funkční testování

Když jsou součásti dodávány po funkčních kontrolách – jako je udržení krouticího momentu u šroubových spojů nebo testy adheze u čalouněných částí – montéři čelí méně překvapením a zkracují se prostoje systému.

5. Podpora a dostupnost náhradních dílů

Dodavatel, který je schopen rychle dodat náhradní díly nebo má jasný plán pro malosériové doobjednávky, pomáhá provozu vyhnout se dlouhodobým výpadkům, když díl selže.

Možnosti designu a specifikací, které snižují náklady na údržbu

Nákupní týmy a inženýři mohou napsat specifikace, které výrobcům usnadní dodávání odolných dílů a správcům zajistí hladký chod systémů.

• Spíše než generické deskriptory specifikujte materiálové rodiny. Požádejte o konkrétní třídy a přijatelné alternativy vázané na prostředí aplikace.
• Vyžadovat zdokumentované dokončovací procesy. Uvedení typu povrchové úpravy a kvalitativního očekávání snižuje interpretaci a zajišťuje konzistentní ochranu.
• Definujte funkční akceptační testy. Zahrňte jednoduché, nenumerické kontroly, jako je schopnost držet bezpečnou svorku při simulovaném vibračním cyklu nebo základní test adheze obložení.
• Zahrňte označení a ID šarží. Pokud kartony a díly obsahují identifikátory šarží, výměny a nápravná opatření jsou rychlejší a přesnější.

Tato opatření pomáhají dodavatelskému řetězci dodávat komponenty, které splňují provozní potřeby, spíše než aby způsobovaly průběžnou údržbu.

Zkušenosti z terénu: běžné problémové oblasti a nápravná opatření související s dodavatelem

U mnoha instalací se opakovaně objevují určité vzorce selhání. Níže jsou uvedeny časté body bolesti a postupy na straně dodavatele, které snižují jejich výskyt.

• Koroze na exponovaných částech. Náprava: Trvejte na vhodném materiálu nebo povrchové úpravě a vyžádejte si aktuální, zdokumentované zkušební důkazy pro metodu povrchové úpravy.
• Zadírání nebo odizolování spojovacích prvků. Náprava: požadujte kompatibilní typy upevňovacích prvků a před expedicí kontroly utahovacího momentu nebo mazání tam, kde je to vhodné.
• Zhoršení pryžového obložení. Náprava: specifikujte skupinu elastomerů pro očekávanou expozici tekutinám a teplotám a požadujte záznamy o adhezi nebo vytvrzení.
• Rozměrové neshody. Náprava: před velkými objednávkami si vyžádejte zkušební testy lícování a zprávy o rozměrové kontrole.

Tyto kontroly v kupních smlouvách přesouvají břemeno výkonu na výrobní procesy spíše než na opravy na místě.

Atribut dodavatele	Jak snižuje nároky na údržbu	Výsledek v terénu
Sledovatelnost materiálu	Zajišťuje správné použití slitiny pro životní prostředí	Méně výměn souvisejících s korozí
Nástroje a řízení procesů	Podporuje opakovatelnost rozměrů	Nižší práce při instalaci a přepracování
Důsledné dokončení	Prodlužuje životnost povrchu proti expozici	Snížená frekvence výměn dílů
Funkční předtesty	Ověřuje výkon před odesláním	Méně nouzových volání
Plánování náhradních dílů	Zajišťuje rychlé výměny	Kratší prostoje

Postupy nákupu, které přeměňují kvalitu dodavatele na úspory

Přeměna schopné výroby na nižší náklady na údržbu vyžaduje opatření během nákupu a správy smluv:

Pilotní testování a postupné zavádění

Začněte řízeným vzorkováním nebo krátkou pilotní instalací. Před zvýšením ověřte výkon v reálných podmínkách. Tím se zabrání systémovým problémům napříč širokými nasazeními.

Postupná dodávka a bezpečnostní sklad

Přijímejte dodávky ve fázích v souladu s fázemi instalace při zachování skromné bezpečnostní rezervy kritických spojovacích prvků. To snižuje tlak na rychlé přijetí kompromitované dávky.

Záruční a sanační podmínky

Napište jasné doložky, které vyžadují nápravu, přepracování nebo výměnu, když položky selžou před dohodnutou životností. Tyto doložky sice nenahrazují dobrou kvalitu, ale motivují dodavatele, aby splnil očekávání.

Kontrola třetí stranou tam, kde je riziko vysoké

Nezávislé kontroly, ať již probíhající nebo před odesláním, přidávají jistotu pro projekty s vysokou hodnotou nebo pro kritické projekty. Poskytují také zdokumentované důkazy pro případ, že by byla potřeba záruka nebo nápravná opatření.

Tyto taktiky pomáhají vyhnout se opakovaným nákladům na nouzové opravy a přepracování.

Role komunikace a technického partnerství

Dodavatel, který je ochotný zapojit se technicky – reviduje výkresy, navrhuje menší konstrukční úpravy pro vyrobitelnost nebo radí ohledně alternativních povrchových úprav – se často stává partnerem při snižování dlouhodobých nákladů. Toto partnerství je pragmatické:

• Inženýři získají přístup k výrobním znalostem, které se vyhýbají konstrukčním rozhodnutím, o nichž je známo, že způsobují opotřebení.
• Kupující těží z realistických dodacích lhůt a plánů testování, které sladí výrobu s instalačními okny.
• Týmy údržby dostávají díly a dokumentaci, které zjednodušují běžné kontroly a opravy.

Otevřená, podrobná komunikace zkratuje mnoho ovladačů údržby tím, že řeší kořenové příčiny upstream.

Měření úspěchu: metriky mohou týmy nákupu sledovat

Chcete-li zjistit, zda výběr dodavatele snižuje náklady na údržbu, sledujte několik jednoduchých ukazatelů:

• Míra výměn na místě na 1 000 instalovaných jednotek.
• Průměrný čas potřebný k výměně neúspěšné položky (minuty nebo hodiny).
• Výskyt nouzového volání údržby související s upevňovacím nebo podpůrným hardwarem.
• Procento zásilek přijatých bez přepracování po kontrole před odesláním.

Sestupný trend těchto opatření obvykle signalizuje, že výběr dodavatele a specifikace přináší zamýšlené výhody.

Praktický kontrolní seznam: otázky, které je třeba položit před konečným schválením dodavatele

• Můžete poskytnout dokumentaci a sledovatelnost materiálu na úrovni šarže?
• Jak kontrolujete opotřebení nástrojů a rozměrový drift?
• Jaké metody dokončování používáte a jak jsou ověřovány?
• Provádějí se funkční kontroly pro každou šarži a jsou uchovávány záznamy?
• Můžete zaručit dostupnost náhradních dílů po předpokládanou životnost projektu?
• Budete přijímat postupné objednávky a podporovat pilotní testování?

Mít kladné odpovědi – a podpůrné důkazy – od potenciálního partnera dává sílu ke snížení budoucích nákladů na údržbu do rukou nákupních a inženýrských týmů.

Snižování nákladů na údržbu začíná dlouho před instalací prvního potrubí. Začíná výběrem dodavatele, jasnými technickými specifikacemi a smluvními podmínkami, díky nimž je kvalita měřitelná a ověřitelná. Upřednostněním sledovatelnosti materiálu, disciplíny procesů, konzistence dokončovacích prací a praktického testování přeměňují týmy rutinní rozhodnutí o nákupu ve strategické opatření, které snižuje frekvenci oprav, zkracuje prostoje a zlepšuje předvídatelnost operací. Díky správnému partnerovi je plánování údržby jednodušší a levnější; díky správnému procesu jsou poruchy vzácnější a snadněji řešitelné.

Dokumentace a sledovatelnost: co požadovat

Trvejte na dokumentaci jako součást dodávky:

• Sledovatelnost šarží a seznamy balení mapované na MTC.
• Tloušťka povlaku a polena ze solného spreje pro předměty s povlakem.
• Záznamy IPQC a FQC pro výrobní body.
• Před odesláním kontrolní zpráva a fotografie.
• Pokyny k instalaci včetně doporučeného nastavení točivého momentu a poznámky k údržbě.

Digitální certifikáty (PDF s čísly šarží) a kartonové štítky s QR kódem zkracují cykly schvalování a auditu.

Rychlé kontrolní seznamy, které můžete nyní použít

Kontrolní seznam před RFQ

• Definujte prostředí, zatížení a pohyb.
• Vyberte rodinu svorek a navrhněte počáteční materiál a požadavky na konečnou úpravu.
• Naplánujte pilotní dávku a kritéria přijetí.

Rychlý kontrolní seznam auditu továrny

• Záznamy o údržbě nástrojárny a matrice.
• Protokoly IPQC a ukázkové výsledky testů.
• Evidence linky pokovování/galvanizace a evidence lázně.
• Proces závěrečné kontroly a fotografie balení.

Rychlý kontrolní seznam kontroly při příjmu

• Náhodné měření kritických rozměrů vs výkres.
• Vizuální kontrola měření tloušťky povlaku a pokovení.
• Kontrola točivého momentu na vzorkových svěrkách.
• Ověření ID balení a šarže.

Použijte tyto krátké seznamy v RFQ a jako vodítko pro inspektory.

Udělejte ze svorek předvídatelné součásti vašeho dodavatelského řetězce

Svorky nikdy nebudou okouzlující, ale mohou být předvídatelné. Rozdíl mezi častými přepracováním na místě a hladkými instalacemi často spočívá v jasných specifikacích, včasném ověření vzorků a smluvních požadavcích na testování. Vyžadujte sledovatelnost materiálu, trvejte na praktických testech, uskutečňujte své objednávky a udržujte malé bezpečnostní zásoby. Tyto kroky převedou svorky z potenciálního zdroje zpoždění na běžné položky dodávky.

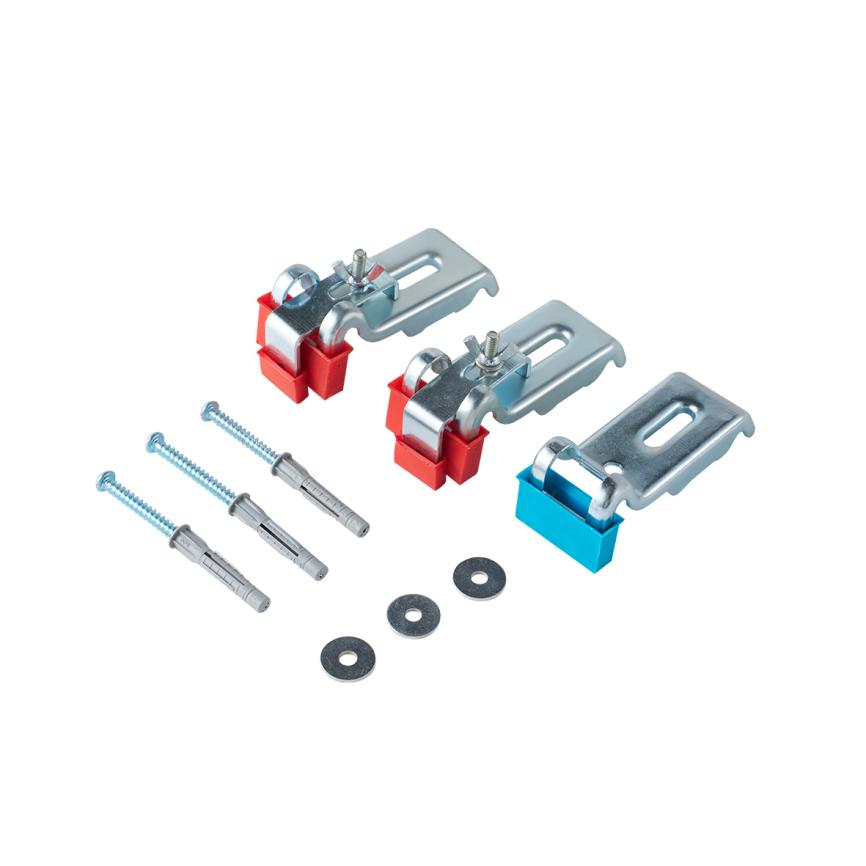

Nástěnné držáky radiátorů hrají klíčovou roli ve stabilitě a výkonu moderních topných systémů. Přestože se často považuje za malé příslušenství, kvalita držáku radiátoru přímo ovlivňuje efektivitu instalace a dlouhodobou bezpečnost.

Ve většině instalací HVAC musí nástěnné držáky radiátorů poskytovat přesné umístění a dostatečnou pevnost. Špatně vyrobené držáky mohou časem způsobit nerovnoměrnou montáž, vibrace nebo dokonce poškození stěny. To je důvod, proč mnoho evropských dodavatelů a systémových integrátorů upřednostňuje vysoce kvalitní montážní hardware.

Dalším důležitým aspektem je nastavitelnost. Nastavitelné držáky radiátoru umožňují montérům kompenzovat nerovnosti stěny a zajistit správné vyrovnání radiátoru. To zkracuje dobu instalace a zlepšuje celkovou efektivitu projektu.

JINYI, čínský výrobce specializující se na montážní hardware HVAC, nabízí několik modelů nástěnných držáků radiátorů navržených pro různé typy radiátorů a požadavky na instalaci. Od pevných držáků až po nastavitelná podpůrná řešení, JINYI poskytuje stabilní kvalitu, konzistentní rozměry a spolehlivé povrchové úpravy.

Díky zkušenostem s dodávkami na evropské a severoamerické trhy podporuje JINYI projekty OEM a soukromých značek pro výrobce radiátorů, distributory a značky HVAC. Spolehlivé nástěnné držáky radiátorů nejsou jen příslušenstvím – jsou nezbytnými součástmi pro profesionální instalace topných systémů. Objevte více o našich produktech a globálních dodavatelských řešeních na https://www.yh-jinyi.com

China Clamps: Praktický průvodce pro kupující a inženýry

Sourcing čínské svorky z Číny je dnes rutinní součástí průmyslových dodavatelských řetězců. Přesto se pro mnoho týmů to, co vypadá jako jednoduchý nákup, často změní v týden přemísťování tam a zpět, překvapivé selhání dávky nebo v horším případě – zpoždění webu. Tomu se dá předejít. Tento průvodce vás provede tím, na čem záleží: skutečnými kontrolami nákupu, výběrem materiálů, které skutečně fungují, výrobou pastí, na které je třeba dávat pozor, a metodami nákupu, které snižují riziko.

Máte-li málo času: zaměřte se na tři věci – jasně specifikujte materiál a povlak, trvejte na testech vzorků a rozdělte velké zakázky do postupných dodávek. Nyní se pojďme ponořit do detailu.

Proč Čína? Proč je svorkové sourcing zde atraktivní

Existuje důvod, proč Čína dominuje výrobě svorek. Lisování ve velkém měřítku, vyspělé dodavatelské řetězce pro spojovací prvky a ocelové pásy a rozsáhlá síť menších továren schopných rychle vyrábět zakázkové díly – to vše je tam. Pro kupující, kteří potřebují objem, kontrolu ceny nebo vlastní geometrii, je Čína přirozeným zdrojem.

Ale měřítko přináší rozmanitost. Některé továrny jsou pečlivé; jiní ořezávají rohy. Rozdíl se projevuje buď jako spolehlivý díl, který pasuje napoprvé, nebo bedna svorek, které vyžadují přepracování. Pokud se svorkami zacházíte jako s komoditami nízké hodnoty, zaplatíte za to později. Zacházejte s nimi jako s umělými součástmi a vyhnete se většině bolestí hlavy.

Běžné typy svorek a kam vlastně patří

Typ svorky	Typické materiály	Typické použití	Proč si to vybrat	Kdy nepoužívat
Svorka šnekového převodu (hadice).	Ocel (pozinkovaná), 304/316 SS	Malé hadice, instalatérské práce, nízkoteplotní systémy	Levné, flexibilní, snadno padnoucí	Vysoké vibrace nebo vysoká teplota
T-šroub svorka	304/316 SS, uhlíková ocel	Turbo hadice, vysokotlaké vedení	Silná upínací síla, odolává uvolnění	Malé hadice, stísněné prostory
Ušní (Oetiker) svorka	SS	Malé dia hadice, evidentní neoprávněná manipulace	Kompaktní, stálý	Pokud potřebujete znovu použít nebo upravit
Pogumovaná objímka na potrubí	Ocel EPDM/NBR	Vedení citlivá na vibrace, potažené trubky	Chrání povlak, snižuje hluk	Vysoká teplota za hranicemi gumy
Opravná svorka	Ocelové těsnění (EPDM)	Nouzové opravy na podzemních potrubích	Rychlé těsnění, minimální nářadí	Trvalé řešení pro vysoký tlak
Podpěrná svorka potrubí	HDG ocel, SS	Závěsné potrubí, HVAC	Konstrukční podpora, různé úchyty	Špatně, pokud není specifikováno zatížení

Výrobní reality — kde dochází ke snížení kvality

Svorka vypadá jednoduše. Výroba však obsahuje mnoho kroků a každý z nich může způsobit problémy, pokud je špatně řízen:

• Kontrola surovin — továrny by měly mít vstupní testování (kontroly chemického složení a tahu). Pokud tomu tak není, řemeny a šrouby mohou pocházet ze smíšených šarží.
• Lisování a obrábění — opotřebené matrice poskytují různé vzory otvorů a nekonzistentní průměry. Zeptejte se na životnost matrice a frekvenci údržby.
• Svařování a montáž — špatné svary jsou místa selhání na těžkých svorkách. Zkontrolujte podříznutí, nekonzistentní housenku a chybějící spojení.
• Povrchová úprava — u levných sérií je běžné tenké pokovování nebo nepravidelné zinkování. Testovací protokoly solné mlhy jsou vaším přítelem.
• Lepení elastomerů — pryžové podložky, které se uvolňují nebo rychle degradují, poukazují na špatnou přilnavost nebo špatnou směs. Pokud vaše svorky obsahují polštářky, trvejte na výsledcích testu přilnavosti.

Když kontrolujete dodavatele, požádejte o důkazy v každém kroku. Nespoléhejte na fotky zaslané e-mailem na poslední chvíli.

Testování a dokumentace, kterou byste měli požadovat

Řeknu to na rovinu: pokud dodavatel řekne „vše testujeme“, požádejte o důkaz.

• Materiálové zkušební certifikáty (MTC ) — pro každou šarži. Žádné MTC = žádné pokračování v kritických projektech.
• Zprávy o zkoušce solné mlhy — pro pokovené a pozinkované svorky, zvláště důležité pro venkovní použití.
• Rozměrová kontrola — vzorové míry proti tolerancím výkresu; vyžádejte si data CMM pro díly s malou tolerancí.
• Testování točivého momentu — u šnekových soukolí a T-šroubových svorek testy udržení krouticího momentu ukazují, zda svorka vydrží vibrace.
• Číslování šarží a sledovatelnost — Zajistěte, aby každá zásilka obsahovala čísla šarží, abyste je mohli zpětně sledovat, pokud se vyskytne problém.

Udělejte tyto testy smluvními. Pokud dodavatel odmítne, považujte to za červenou vlajku.

Jak provést dobré hodnocení dodavatele (na místě nebo na dálku)

Pokud můžete navštívit továrnu, věnujte čas výrobě, nejen v zasedací místnosti.

• Zkontrolujte nástroje a náhradní matrice — dobře organizovaná nástrojárna s udržovanými matricemi signalizuje opakovatelnou výrobu.
• Sledujte operátora, jak běží linka — jsou prováděny kontroly IPQC? Je tam měřič točivého momentu, kulaté pole ze solné lázně?
• Požádejte o čtení živého testu — nechte je předvést test krouticího momentu na 5 náhodných svorkách a zaznamenejte výsledky, když je budete sledovat.
• Podívejte se na pokovovací nádrže a záznamy — důležitá je chemie pokovovací lázně a obnovovací cykly. Zeptejte se na naměřené hodnoty tloušťky.
• Podívejte se na jejich QA dokumentaci — protokoly příchozích kontrol, zadržovací body IPQC, kontrolní seznamy FQC – používají se nebo jsou jen k dispozici?

Pokud nemůžete jít, použijte inspekční firmy třetích stran nebo požádejte o živou video procházku s osobou pro kontrolu kvality, která ukazuje sériová čísla a testovací údaje.

Taktika nákupu, která skutečně snižuje riziko

Chytrý nákup je o procesu. Toto jsou taktiky, které jsem opakovaně viděl fungovat:

1. Nejprve vzorek, potom pilotní šarže. Začněte s malými běhy. Vložte vzorky do vašich skutečných sestav. Nepřijímejte pouze testy na lavici.
2. Etapové platby k milníkům. Zadržte část platby, dokud neproběhne ověřená kontrola. To vám dává páku.
3. Rozdělit objednávky mezi dva dodavatele. U kritických náhradních dílů nebo běhů projektů zabrání duální zdroj selhání jednoho bodu.
4. Ve smlouvě uveďte akceptační testy. Definujte plány vzorkování (např. plán 5 % C=0) a kritéria zamítnutí. V případě odmítnutí nechte dodavatele zaplatit za přepracování.
5. Udržujte bezpečnostní nárazník. Doby dodání kolísají — udržujte malou strategickou zásobu nejpoužívanějších typů svorek.
6. Zajistěte náhradní díly a specifikace balení. Požádejte o náhradní díly a důsledné balení, abyste předešli poškození při přepravě.

Zkušební provoz, který spojí tvar a povrch, stojí za více času a nákladů. Zastaví mnoho následných bolestí hlavy.

Kontrolní seznam – krátký, použitelný u brány nebo při příjezdu

Až přijde čas kontroly, použijte tento stručný seznam:

• Změřte ID a tloušťku pásu na náhodném vzorku.
• Zkontrolujte závity šroubů a usazení matic; ověřte rozsah točivého momentu.
• Kontrolujte svary pod jasným světlem, zda nejsou prasklé nebo rozstříknuté.
• Zkontrolujte přilnavost pryžového obložení – vyzkoušejte malý odlupovací test na obětovaném předmětu.
• Vizuálně zkontrolujte pokovení; pokud máte podezření, vyžádejte si odečty tloušťky povlaku.
• Proveďte funkční test: upněte hadici na vzorek a aplikujte vhodný tlakový nebo vibrační test, je-li to možné.

Vše vyfotografujte. Uložte tyto fotografie s čísly faktur. Je to neocenitelné, pokud dojde ke sporům.

Balení a doprava: malé detaily, které vás později stojí tuny

Svorky se při přepravě ohýbají a povrchy se poškrábou. Ujistěte se, že balení není dodatečný nápad:

• Stohovací podnosy nebo kartonové separátory zabraňují vnořené deformaci.
• Plastová fólie nebo voskový papír mezi svorkami omezují galvanické důlky během dlouhých zásilek.
• Označení: uveďte číslo dílu, číslo šarže, specifikaci materiálu na každém kartonu.
• Plán naložení kontejneru: u velkých objednávek se ujistěte, že jsou bedny dobře vyztuženy, aby se zabránilo posunu.

Pokud dodavatel používá chatrné balení, zaplatíte později za přepracování a zrezivělé díly.

Typické polní poruchy a jak se jim vyhnout

Zde jsou opakující se poruchy a preventivní opatření, která skutečně fungují:

• Odlupování a rezivění — příčina: tenké pokovení nebo špatná příprava povrchu; oprava: požadujte žárové zinkování nebo silnější pokovení a vyžádejte si protokoly o zkoušce v solné mlze.
• Uvolněné upevňovací prvky při vibracích — příčina: nesprávný typ svorky nebo chybějící zajišťovací prvek; oprava: pro tyto běhy použijte T-šroub nebo upevňovací prvky odolné proti vibracím.
• Odpojení pryžové podložky — příčina: špatné spojení nebo nesprávná směs; opravit: specifikujte elastomer a vyžadujte test odlupování/přilnavosti.
• Poškození způsobené přílišným utažením — příčina: žádné specifikace točivého momentu; oprava: zahrňte doporučené utahovací momenty do dokumentace a v případě potřeby dodejte nástroje omezující utahovací moment.

Neberte to jako překvapení, ale jako předvídatelná rizika – a zapište je do specifikací.

Přemýšlení o nákladech životního cyklu

Levnější svorka vás dnes může stát více ve třech směrech: zvýšená údržba, častější výměny nebo prostoje ve výrobě. Jednoduchý přístup k výpočtu nákladů životního cyklu:

Celkové náklady = pořizovací cena Doprava Montážní práce Předpokládaná četnost výměny × náklady na výměnu Náklady na prostoje na poruchu

Pokud nerezová svorka vydrží ve vašem prostředí pětkrát déle než pokovená svorka z uhlíkové oceli, vyšší počáteční cena je často z dlouhodobého hlediska levnější. Zabudujte matematiku do svých rozhodnutí o nákupu.

Skutečný jazyk nákupu, který můžete vložit do RFQ

Zde je krátký úryvek RFQ – vložte jej do dalšího dotazu, aby byly specifikace jednoznačné:

• Materiál: pásek a pouzdro z nerezové oceli 316; spojovací prvky z uhlíkové oceli s pentafosfátovou pasivací (pokud je akceptována uhlíková ocel). Poskytněte MTC podle EN 10204 3.1.
• Povrchová úprava: žárově zinkováno minimálně 80 µm (pokud je povoleno zinkování); poskytnout zprávu o testu solné mlhy (ASTM B117, hodin).
• Pryžová výstelka: směs EPDM, tvrdost Shore 60 ±5, max. trvalá teplota 120°C; poskytnout údaje o testu přilnavosti.
• Mechanické: Výsledky zkoušek krouticího momentu/kroutícího momentu připojené pro šnekové svorky; tahová zkouška pro šrouby podle ASTM A193.
• Dokumentace: Sledovatelnost šarže, seznam balení, C of C a zpráva o kontrole před odesláním (třetí strana, je-li požadována).
• Balení: Samostatné přepravky s plastovými separátory, antikorozní papír; štítek obj.č. a šarže č. na kartonu.

Tento druh jazyka se vyhýbá nejednoznačným tvrzením „nerezová ocel“ nebo „kvalitní pokovení“, která pro různé dodavatele znamenají různé věci.

Kdy zapojit kontrolu třetí stranou

Pokud provozujete kritický projekt, použijte důvěryhodného poskytovatele inspekce. Mohou:

• audit továrny podle vašeho kontrolního seznamu,
• provést vzorové testy a vypracovat nezávislou zprávu,
• podrobit se funkčním testům a potvrdit balení.

Běžní poskytovatelé: SGS, Bureau Veritas, Intertek. Jejich hlášení stojí peníze – ano – ale ušetří vás od objednávek, které by jinak dorazily nevyhovující.

Rychlé rozhodování pro inženýry (jedna stránka)

1. Identifikujte prostředí a namáhání (chemikálie, sůl, teplota, vibrace).
2. Vyberte rodinu svorek (hadice / T-šroub / podpěra trubky / oprava).
3. Vyberte materiál (304, 316, HDG nebo speciální slitina).
4. V případě potřeby vyberte jakost pryže (EPDM/NBR) a požádejte o specifikaci směsi.
5. Proveďte test vzorku: nasaďte zkušební krouticí moment vizuální solnou mlhu (je-li potřeba).
6. Schválit pilotní šarži a poté uspořádat větší zásilky.

Tento tok udržuje projekty podle plánu a zabraňuje přepracování na poslední chvíli.

Kontrolní seznam (co zahrnout do schválení zakázky)

• Ukázkové potvrzení přijetí na hlavičkovém papíře vaší společnosti.
• Doložka o testování před odesláním a kritéria odmítnutí.
• Detail balení a označení.
• Je vyžadována sledovatelnost šarže a MTC.
• Seznam náhradních dílů a garantovaná dostupnost po dobu X let.
• Harmonogram dodávek (postupné dodávky pro velké objednávky).
• Doložka o pokutě za opakované pozdní dodání (pokud je projekt kritický).

Není to okouzlující, ale je to účinné. Vložte tyto body do smluv a váš tým vám později poděkuje.

Praktické, ne ideologické

Nákup svorek z Číny může být jednoduchý, pokud k němu přistoupíte s kontrolním seznamem inženýra spíše než pomocí zástupce kupujícího. Zaměřte se na funkci a sledovatelnost, předem vyjasněte materiály a požadavky na testování, spusťte pilotní projekt a zpracujte hlavní zakázku. Když to uděláte, dodavatelský řetězec se spustí; když to neuděláte, dodavatelský řetězec vás překvapí – obvykle v tu nejhorší dobu.

Při instalaci radiátorů v obytných nebo komerčních budovách vyberte ten správný držák chladiče je stejně důležité jako výběr samotného radiátoru. Špatně navržený držák může vést k nestabilitě, zpoždění instalace nebo dlouhodobým problémům s údržbou.

Prvním faktorem, který je třeba vzít v úvahu, je nosnost. Radiátory naplněné vodou jsou výrazně těžší, než se zdá. Spolehlivý nástěnný držák radiátoru nebo nosný držák by měl být navržen tak, aby zvládal statickou hmotnost i dlouhodobé namáhání. To je zvláště důležité v bytových domech, kancelářích a veřejných zařízeních.

Druhým klíčovým bodem je způsob instalace. Nástěnné držáky radiátorů se běžně používají v rezidenčních projektech, zatímco podlahové nebo nastavitelné nosné držáky jsou preferovány pro větší radiátory nebo nerovné stěny. V některých aplikacích se ke zlepšení stability a vyrovnání používají horní svorky chladiče.

Důležitý je také materiál a povrchová úprava. V evropských projektech HVAC je často vyžadována odolnost proti korozi kvůli vlhkosti a očekávání dlouhé životnosti. Pozinkované nebo práškově lakované ocelové konzoly jsou široce přijímány, zatímco nerezová ocel se používá pro náročná prostředí.

Jako profesionální výrobce dodává JINYI celou řadu nástěnných držáků radiátorů, podpěrných držáků a horních příchytek radiátorů pro systémy HVAC. Díky stabilní výrobě, návrhům v souladu s CE a přizpůsobením OEM na základě výkresů nebo vzorků podporuje JINYI evropské zákazníky, kteří hledají spolehlivá a nákladově efektivní řešení montáže radiátorů.

Výběr správného držáku radiátoru zajišťuje bezpečnější instalaci, snadnější údržbu a dlouhodobý výkon pro jakýkoli projekt topného systému. Objevte více o našich produktech a globálních dodavatelských řešeních na https://www.yh-jinyi.com

Jaké faktory dělají nožičky sprchové vaničky důležité pro stabilní koupelny

Nohy sprchové vaničky hrají tichou, ale zásadní roli v koupelnových instalacích. Tyto malé součásti, které jsou při plánování a nákupu často přehlíženy, ovlivňují to, jak sprchová vanička sedí, jak je rovnoměrně rozložena hmotnost a jak dobře funguje odvodnění. Pokud jsou vybrány a instalovány promyšleně, podpěry pod zásobníkem snižují pohyb, chrání povrchové úpravy a pomáhají předcházet problémům s instalací a dlaždicemi, jejichž pozdější oprava může být nákladná.

Proč záleží na podpůrném systému pod podnosem

Sprchová vanička je tak stabilní, jak stabilní je konstrukce pod ní. Mnoho moderních zásobníků je tenkých, aby udržely nízké profily a zlepšily dostupnost. Tenký neznamená slabý, ale znamená to, že by podpora měla nést zatížení rovnoměrně.

Když tác sedí na pevné a dobře rozložené sadě podpěr, dochází k několika výhodám:

• Váha je rozložena na více bodů spíše než na několik bodů. To snižuje ohýbání a opotřebení materiálu.
• Spoje tmelu kolem vaničky jsou méně náchylné k namáhání pohybem, což snižuje riziko netěsností.
• Dlaždice a spárovací hmoty přiléhající k tácu časem vykazují méně praskání způsobeného pohybem.
• Zarovnání odtoku a spád zůstávají konzistentní, čímž se zlepšuje odvodňovací výkon a snižuje se tvorba rybníků.

Pokud je schéma podpory špatné, problémy mohou začít pomalu. Mírný pohyb může způsobit vlasové trhliny spárovací hmoty, které pak propustí vlhkost. Nebo se tác může postupně stlačit v jednom rohu, změnit sklon odvodnění a způsobit hromadění vody. Těmto problémům se lze vyhnout vhodným plánem podpory.

Typy návrhů podpory a kdy je použít

Ne každá koupelna potřebuje stejný přístup podpory. Na uspořádání, konstrukci podlahy, velikosti a tvaru vaničky a očekávané uživatelské zátěži záleží. Níže jsou uvedeny běžné typy návrhů s praktickým provedením, když je každý vhodný.

• Nastavitelné nožičky : Často se závitem, s vertikálním rozsahem nastavení. Užitečné, když je podklad nerovný nebo když montéři potřebují přesnou úroveň po obkladech.
• Pevné nohy : Jednodušší lité nebo lisované patky s nastavenou výškou. Společné pro standardní instalace se spolehlivými podklady.

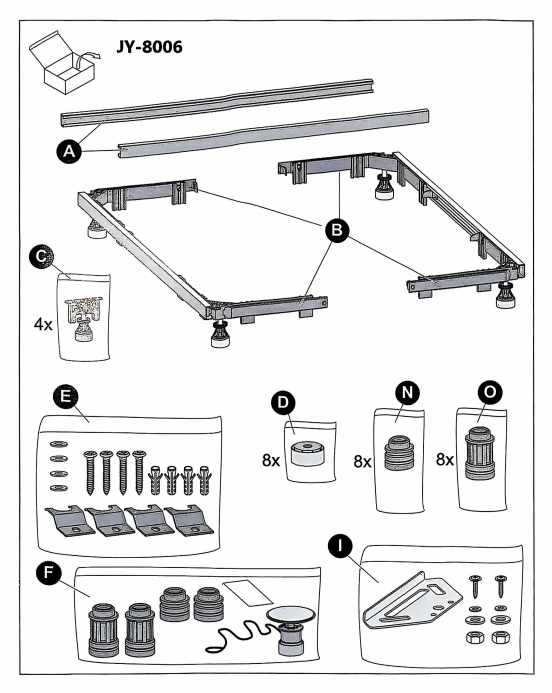

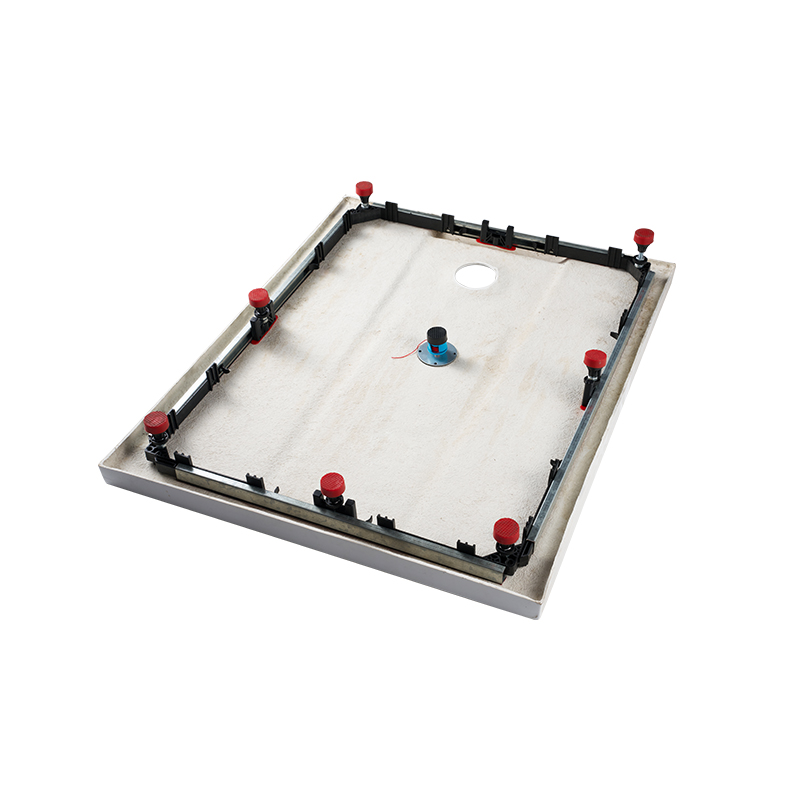

• Souvislý rám nebo základna : Poskytuje rovnoměrnou podporu po celé spodní straně zásobníku. Efektivní pro větší zásobníky nebo tam, kde je problémem pevnost podlahy.
• Podstavec bloky nebo panely : Listy nebo bloky umístěné pod zásobník, aby vytvořily pevnou platformu. Někdy se používá ve scénářích dodatečné montáže.
• Protiskluzové základní podložky : Pryžové podložky nebo podložky s vysokým třením aplikované pod nohy pro snížení bočního pohybu na hladkých podkladech.

Každý přístup přináší kompromisy. Nastavitelné nožky nabízejí flexibilitu během instalace, ale mohou být nešikovné, pokud je potřeba nastavit mnoho nohou. Souvislý rám je méně tolerantní k nerovnostem na místě, ale může poskytnout velmi stabilní povrch, jakmile je správně nainstalován.

Design Type	Klíčový přínos	Nejlepší případy použití
Nastavitelné nožičky	jemné vyrovnání; vyrovnává nerovnosti podlahy	Většina projektů přestavby; nerovné podklady
Pevné nohy	Jednoduchá, robustní podpora	Novostavby s rovným podkladem
Souvislý rám	Jednotná podpora; snižuje flexi	Velké podnosy nebo koupelny s velkým provozem
Podstavec bloky	Snadné dodatečné vybavení; pevná platforma	Dodatečné instalace na nerovné podlahy
Protiskluzové podložky	Zabraňuje bočnímu sklouznutí	Hladká dlažba nebo betonové podlahy

Na materiálech záleží – praktické volby a kompromisy

Výběr materiálu pro nosné prvky ovlivňuje životnost a údržbu. Mezi běžné materiály patří plasty (polymery s vysokou hustotou), nerezová ocel, galvanizovaná ocel a kompozitní systémy. Při výběru zvažte tyto vlastnosti:

• Plastové/polymerové nožičky: Lehký, odolný proti korozi a často levnější. Dobře fungují v obytných interiérech, kde je mírné mechanické zatížení. Ne všechny polymery však odolávají dlouhodobému tečení při konstantním zatížení; zkontrolujte specifikace výrobce pro jmenovité zatížení a očekávanou životnost.
• Komponenty z nerezové oceli: Velmi dobře odolává korozi, zejména ve vlhkém nebo přímořském prostředí. Důležitá je kvalita slitiny – pro námořní nebo chemicky exponovaná nastavení je výhodnější nerezová ocel vyšší třídy.
• Pozinkovaná ocel: Poskytuje ochranný povlak, který chrání ocelový podklad v mnoha vnitřních instalacích. Běžně se používá pro kovové rámy a držáky, kde expozice není extrémní.
• Kompozitní rámy (kovový polymer): Spojte tuhost s odolností proti korozi. Ty se často používají tam, kde je vyžadována rovnováha nákladů a výkonu.

Spíše než doufat, že materiál bude fungovat, hledejte testovací data. Pokud výrobce publikuje zatížení, testy tečení a výsledky testů solné mlhy nebo vlhkosti, mohou tyto informace pomoci sladit produkt s prostředím.

Instalační kroky, které snižují budoucí problémy

Dobré produkty pomáhají, ale instalační postupy vytvářejí dlouhodobé výsledky. Zde jsou praktické kroky, které je třeba dodržet na místě.

Posoudit a připravit podklad

Podklad očistěte, vyrovnejte a vysušte. Odstraňte nečistoty, které by mohly způsobit bodové zatížení pod nohou. Pokud je podklad měkký nebo poškozený, před umístěním podpěr jej opravte vhodnými potěry nebo záplatami.

Změřte a označte opěrné body

Pro rozestupy nohou použijte pokyny výrobce. U nestandardních zásobníků roztáhněte opěrné body, abyste zabránili dlouhým nepodepřeným rozpětím. Označení míst dopředu snižuje dohady během montáže.

Nainstalujte nastavitelné podpěry a vyrovnejte zásobník

Používáte-li nastavitelné nožičky, zvedněte podnos mírně nad konečnou výšku a upravte nožičky tak, aby byla vyrovnaná. Potom opatrně spusťte zásobník na podpěry a znovu zkontrolujte úroveň; drobné úpravy jsou běžné.

Zkontrolujte vyrovnání odtoku a spadněte

Past nebo odpad vyžaduje důsledný pád; podnos by měl udržovat sklon k odtoku. Potvrďte zarovnání a podle potřeby proveďte drobné korekce výšky.

Tam, kde je to doporučeno, používejte protiskluzové podložky

Na leštěných podkladech brání třecí podložky bočnímu pohybu během používání. Přiložte podložky na každý opěrný bod; také chrání povrchovou úpravu.

Zajistěte a utěsněte správně kolem okrajů

Používejte kompatibilní tmely pro spoje mezi vanou a podlahou, ale nespoléhejte pouze na tmel pro podporu konstrukce. Těsnění by mělo zajišťovat vodotěsnost, zatímco podpěry zajišťovat mechanickou stabilitu.

Test po instalaci

Naplňte zásobník a sledujte pohyb nebo hloubání. Aplikujte testy chůze pro replikaci skutečného použití; pokud se zásobník prohne, znovu zkontrolujte rozložení podpěry.

Dodržování těchto kroků snižuje přepracování a zajišťuje, že se nainstalovaný zásobník chová předvídatelně při zatížení uživatelem.

Úvahy o drenáži a důvody, proč volba podpory může změnit tok

Není-li podnos rovnoměrně podepřen, lze sklon odvodnění změnit. Půlmilimetrové vychýlení přes tác může změnit dráhu toku natolik, že zůstane voda shromážděná v rohu. Bazény nejen vypadají špatně; podporují růst bakterií a mohou vést ke změně barvy spár nebo dlaždic.

Je třeba sledovat dva aspekty:

• Neporušenost svahu: Ujistěte se, že zásobník, když je podepřen, zachovává výrobcem doporučený pád do odpadu. Kontinuální rámy zde obvykle poskytují nejlepší stabilitu.
• Zarovnání odtoku: Pokud odtokové potrubí vstupuje v pevném bodě, upravte výšku podpěry tak, aby podnos správně seděl nad odpadem, aniž by stlačoval spoj.

Při testování drenáže nechte několik minut odstátou vodu, abyste viděli, zda se úplně vyčistí. Pokud ne, zkontrolujte výšky podpěr, než se spoléhat výhradně na těsnění nebo úpravy obkladů.

Časté chyby, které vedou ke zpětným voláním

Instalatéři a kupující se často setkávají se stejnými zdroji problémů. Vyhněte se jim, abyste minimalizovali zpětná volání a stížnosti.

• Spoléhání se na tmel, který skryje špatnou podporu: Tmel není strukturální oprava. Podnos, který se pohybuje, nakonec rozbije tmel nebo spoje namáhaných hran.
• Použití nesprávných podpěr: Kombinace různých typů nohou pod jeden zásobník může způsobit nerovnoměrné usazování. Zvolte konzistentní systém pro jeden zásobník.
• Ignorování stavu podkladu: Měkký nebo rozpadající se podklad nemůže spolehlivě udržet nohy; nejprve jsou nutné opravy.
• Podcenění živého zatížení: Při volbě síly a vzdálenosti podpěry zvažte dynamické zatížení – někdo do něj vstoupí, nakloní se nebo položí těžké předměty.
• Špatné balení a manipulace během dodávky: Pokud se nohy nebo rámy během přepravy ohnou, instalace bude ohrožena. Při příjezdu zkontrolujte součásti.

Rozpoznání těchto běžných úskalí vám umožní naplánovat nápravné kroky, než dlaždice a povrchové úpravy uzamknou situaci na místě.

Tipy na údržbu a kontrolu pro prodloužení životnosti

Rutinní kontroly mají smysl. Rychlá kontrola po několika měsících nebo po intenzivním používání může brzy zachytit malé problémy.

• Zkontrolujte pohyb: Použijte mírný tlak na okraje; nemělo by docházet k výraznému ohybu.
• Zkontrolujte těsnění: Hledejte praskliny nebo mezery v adhezivních linkách, které by mohly naznačovat napětí.
• Potvrďte výkon vypouštění: Sdružování může signalizovat vyřešené nebo vznikající posuny podpory.
• Sledujte korozi nebo otěr: Zejména kolem kovových dílů ve vlhkém prostředí hledejte rané známky koroze a řešte je před selháním.

Pokud je zjištěn problém, nejprve opravte výšku podpěry. Často jednoduché přenastavení nastavitelné patky nebo výměna opotřebované podložky opraví výkon bez větší práce.

Výběr správného produktu pro různé typy koupelen

Univerzální přístup funguje jen zřídka. Přizpůsobte funkce produktu potřebám webu.

• Malé městské koupelny s omezeným přístupem: Nastavitelné nožičky s protiskluzovými podložkami poskytují flexibilitu a chrání stávající povrchové úpravy.
• Vysoce využívané veřejné koupelny: Zvažte spojité rámy pro rovnoměrnou podporu a těžší materiály určené pro vysoký provoz.
• Přestavby mokrých místností: Tam, kde je vanička v blízkosti podlahy s integrovaným obkladem, je zásadní přesné vyrovnání pomocí nastavitelných podpěr nebo průběžného maltového lože.
• Renovace na nerovných podlahách: Dobře mohou fungovat bloky podstavce nebo kombinace vyrovnávací podpěry a místní opravy podlahy.

Při specifikaci podpor zahrňte do zadávací dokumentace kontext staveniště a jakékoli neobvyklé zatížení, aby výrobci mohli doporučit vhodné systémy.

Jak výrobci testují a hodnotí své podpůrné systémy

Renomovaní dodavatelé provádějí testy a zveřejňují údaje o výkonu. Praktické testy zahrnují:

• Testování statické zátěže: Aplikujte stálé zatížení (např. několik set kilogramů), abyste se ujistili, že nedochází k plastické deformaci nebo nepřijatelnému vychýlení.
• Únava na kole: Opakované zatížení pro simulaci let krokování a pohybu.
• Testování solnou mlhou nebo vlhkostí: U kovových dílů s povlakem posuďte odolnost proti korozi za zrychlených podmínek.
• Testy přilnavosti nátěrů: Ověřte, že pokovení nebo nátěry zůstanou při očekávaném použití přilepené.

Když produkt přichází s publikovanými výsledky testů, kupující mohou provádět informovaná srovnání. Pokud prodejce nezveřejňuje data, požádejte o nejnovější testovací zprávy nebo alespoň jasné hodnocení zatížení.

Balení, dodávka a kontroly na místě

Způsob, jakým přichází systém podpory, ovlivňuje rychlost instalace a konečnou kvalitu.

• Ochranné balení: Komponenty by měly být zabaleny nebo odděleny, aby se zabránilo poškrábání nebo ohnutí.
• Jasné označení: Každá položka podpory by měla být označena umístěním nebo kódem odpovídajícím instalačnímu plánu.
• náhradní díly: S velkými objednávkami si vyžádejte malou sadu náhradních nožiček nebo podložek, abyste zvládli neočekávané poškození během instalace.
• Rychlé kontroly příjezdu: Zkontrolujte, zda nedošlo k viditelnému poškození a ověřte, že počet dílů a štítky odpovídají balicím listům. Pokud je něco poškozeno, zdokumentujte to a neprodleně informujte dodavatele.

Malá časová investice při dodání zabraňuje bolestem hlavy během kritické dokončovací fáze.

Praktický kontrolní seznam pro výběr pro montážníky a kupující

Před provedením instalace použijte tento stručný kontrolní seznam k potvrzení voleb:

• Stav podkladu posouzen a řešen.
• Typ podpory vybraný na základě velikosti zásobníku, zatížení a přístupu.
• Materiál a povrchová úprava specifikovaná pro prostředí webu.
• Potvrzen plán zarovnání odtoku.
• Pilotní vyrovnání (suchý chod) dokončeno se zaznamenaným nastavením nohou.
• Zvolený typ tmelu a kontrola kompatibility s materiálem okraje vaničky.
• Kontrola balení a dílů při dodání.
• Testování po instalaci naplánované a zdokumentované.

Vedení záznamů o počátečních výškách a umístění nohou pomáhá při budoucí údržbě a v případě dotazů na záruku.

Na nákladech záleží, ale fixace na nejnižší cenu jen zřídka ušetří peníze během životního cyklu projektu. Instalace zásobníku, která se vyhýbá přepracování a zabraňuje opakovaným nákladům na údržbu, přináší lepší hodnotu. Zaměřte se na systémy, které nabízejí jasná data o výkonu a kompatibilitu s očekávanými podmínkami na místě.

Jak dnes kupující hodnotí továrnu na svorky: Praktický návod pro bezpečnější nákup

V mnoha stavebních a průmyslových projektech malé předměty často způsobují největší bolesti hlavy. Svorky jsou jednou z těch zdánlivě jednoduchých částí: když fungují, nikdo si toho nevšimne; když selžou, vše od potrubí až po podpůrný systém může vyžadovat přepracování. To je důvod, proč stále více kupujících začíná hodnotit Clamps Factory za produktem se stejnou péčí, jakou věnují kritickým dodavatelům. Chcete kousky, které padnou, povrch, který vydrží, dodání, které je předvídatelné – a partnera, který rozumí tomu, co vaše pracoviště skutečně potřebuje.

Proč na továrně záleží víc než na katalogové fotografii

Katalogový obrázek vám může říct jen tolik: rozteč otvorů, vnější průměr, možná povlak. Fotografie neukazují, jak byla svorka vytvořena, zda továrna testovala tuto dávku za příslušných podmínek. Tyto skryté detaily ovlivňují přizpůsobení, únavovou životnost a dokonce i dobu instalace.

Zvažte dva scénáře:

• Dodavatel objedná 2 000 potrubních svorek pro vícepodlažní instalaci HVAC. Polovina dodávek sedí perfektně; druhá polovina potřebuje převrtání, protože středy otvorů byly o milimetr mimo. Najednou posádka tráví hodiny předěláváním, harmonogram se nedaří a projekt narůstá náklady.
• Druhý dodavatel spolupracuje s továrnou, která uchovává protokoly nástrojů a provádí kontrolu prvního kusu. Vzorky jsou podepsány před hromadnou výrobou. Instalovaný běh běží bez přepracování.

Jaký výsledek byste preferovali? Praktickým rozdílem je často výrobní disciplína továrny — systémy za součástmi.

Co zkontrolovat jako první: kompaktní kontrolní seznam kupujícího

Když vybíráte dodavatele, zaměřte se na pozorovatelné důkazy, že továrna funguje metodicky. Zde je kompaktní kontrolní seznam, který můžete použít během telefonické porady nebo návštěvy webu:

• Mohou poskytnout materiálové certifikáty (s čísly šarže nebo tepla) pro použitý kov?
• Provádějí kontroly prvního kusu a uchovávají zprávy?
• Existuje jasné uspořádání pracovního postupu (surovina → tváření → dokončování → kontrola → balení)?
• Mohou zobrazovat záznamy o vzorkování v průběhu procesu nebo záznamy o akceptačních testech?
• Jak zvládají povlakování nebo pokovování – měří tloušťku?
• Jaká je jejich typická dodací lhůta a jak zvládají špičky?
• Kdo je technickým kontaktem pro výkresy a tolerance?
• Podporují pilotní běhy před plnou výrobou?

Materiál a povrchová úprava: více než "nerez" nebo "galv"

Výběr materiálu silně ovlivňuje dlouhodobý výkon. Nezůstávejte však u obecného názvu. Zeptejte se na specifika — stupeň, tepelné číslo, zkušební certifikáty. Důležité je několik rozdílů:

• Uhlíková ocel může být vhodná pro vnitřní, suché aplikace. Očekávejte cenovou výhodu a dobrou pevnost.
• Povrchové úpravy žárovým zinkováním se obvykle používají venku; při správné aplikaci nabízejí robustní odolnost proti korozi. Ale kvalita povlaku se liší podle kontroly lázně a následné úpravy.
• Galvanické pokovování poskytuje hladší povrch, ale může být méně obětavé než žárové zinkování v drsných půdách.
• Nerezová ocel je zvolena pro korozivní nebo hygienická prostředí; který přidává molybden pro lepší odolnost v námořním nebo chemickém prostředí.

Praktický tip: v případě opakovaných objednávek požádejte svou továrnu, aby si ponechala kus materiálu jako zadržený vzorek svázaný s číslem šarže. Po letech můžete stále přesně odkazovat na to, které teplo bylo do projektu vloženo.

Výrobní procesy, které skutečně mění výsledky

Některé výrobní kroky mají nadměrný vliv na výkon. Jejich porozumění vám pomůže klást správné otázky.

Stav nářadí a matrice

Nástroj nastavuje geometrii. Opotřebená matrice může zpočátku produkovat konzistentní díly, ale rozměry se mohou posunout. Zeptejte se, zda továrna zaznamenává životnost nástrojů, provádí cykly přebrušování a ukládá data nástrojů.

Praxe svařování a spojování

Pokud svěrka obsahuje svarové spoje, ověřte, zda svařování dodržuje kvalifikované postupy a zda jsou svářeči pro tento proces certifikováni. Pro kritické aplikace požádejte o možnosti nedestruktivních testů.

Ovládání tváření a ohýbání

Řízené ohýbání zabraňuje koncentraci napětí. Dobré obchody používají přípravky a přípravky k opakování poloměrů a vyhýbají se ostrým ohybům, které mohou vytvářet body únavy.

Příprava povrchu před nátěrem

Důležité je čištění před nátěrem. Továrna, která maskuje otvory, ověřuje přilnavost a měří tloušťku povlaku, pravděpodobně zajistí lepší korozní výkon v terénu.

Malý stůl, který pomáhá porovnávat materiály a možnosti povrchové úpravy

Níže je uvedena stručná srovnávací tabulka, kterou můžete použít v diskuzích kupujících. Zdůrazňuje běžné kompromisy a praktické využití.

Materiál / Povrchová úprava	Typické případy použití	Servisní vlastnosti	Otázky kupujícího
Uhlíková ocel (hladká)	Vnitřní, suché, lehké konstrukční	Ekonomický, silný, ale potřebuje ochranu	Jaká je plánovaná ochrana proti korozi?
Žárové zinkování	Venkovní, zakopané, vnější potrubí	Silná obětní vrstva, odolná v půdě	Poskytnout záznamy o tloušťce povlaku a koupeli?
Galvanicky pokovený zinek	Vnitřní/venkovní expozice světlem	Hladký povrch, tenčí obětní vrstva	Testy přilnavosti a údaje o solné mlze?
Nerezová ocel 304	Jídlo, vnitřní, mírné venkovní	Odolnost proti korozi, snadné čištění	Certifikáty a sledovatelnost?
Nerezová ocel 316	Mořské, chemické, drsné prostředí	Lepší odolnost vůči chloridům	Tepelná čísla a slitinové certifikáty?

Tuto tabulku můžete vložit přímo do hodnotící poznámky a hodnotit možnosti vedle sebe.

Proč stupňovaná inspekce překonává pouze závěrečnou inspekci

Závěrečná kontrola je nutná, ale nestačí. Oprava problémů, které vklouznou do montážní oblasti, může být nákladná. Lepší inspekce v továrnách:

1. Vstupní kontrola materiálu – ověřte jakost a rozměry.
2. Ověření prvního kusu — po nastavení matrice nebo nástroje potvrďte, že první díly odpovídají kritickým rozměrům výkresu.
3. Odběr vzorků v průběhu procesu – pravidelně kontrolujte rozměry a povlaky během cyklu.
4. Závěrečné namátkové kontroly — před balením ověřte namátkový vzorek na hlavní znaky.
5. Uchování vzorků – ponechejte si jeden nebo více kusů vzorků z každé šarže pro budoucí srovnání.

Implementace těchto kontrolních bodů snižuje překvapení. Až budete na místě, požádejte o zobrazení zpráv o prvním kusu a posledních protokolů o průběhu procesu.

Komunikace a dokumentace: neviditelná kontrola kvality

Dokumentační návyky továrny vám o spolehlivosti prozradí tolik, co strojní zařízení. Dobrá dokumentace ukazuje disciplínu a snižuje pozdější osočování.

• Kontrola revize výkresu – zajistěte, aby továrna používala výkresy s verzemi.
• Potvrzení objednávky – mělo by obsahovat přesné specifikace, nátěry a kritéria přijetí.
• Vzorový formulář pro odhlášení – chrání kupujícího i továrnu dokumentováním odsouhlaseného přijetí.
• Kontrolní seznamy kontrol – továrna by měla být schopna ukázat kontroly pro vzorovou zakázku.
• Záznamy o zásilce – sledovatelné seznamy balení vázané na čísla šarží.

Transparentní papírování urychluje řešení sporů a udržuje projekty podle plánu.

Malé pilotní běhy: jak je dělat správně

Pilotní běh není „malá zakázka“; je to kontrolovaný test. Použijte jej k ověření předpokladů spíše než jen k získání produktu.

Návrh pilotní struktury:

• Požádejte o sérii, která odpovídá vaší výrobní metodě (stejné tvářecí nástroje, stejný povlak, stejné balení).
• Vyžadujte malou zkoušku v terénu: nainstalujte 50–100 položek do skutečné aplikace a během několika týdnů zkontrolujte lícování a chování povrchu.
• Sbírejte zpětnou vazbu k instalaci: potřebovali instalátoři přepracovat díly? Byla kondice konzistentní? Nějaké neočekávané otřepy nebo ostré hrany?
• Zkontrolujte balení a označení během pilotního provozu: Přišly díly chráněné a správně označené?

Po úspěšném pilotu přejděte k postupným dodávkám pro hlavní zakázku spíše než k jedné velké expedici.

Praktické terénní příklady a co učí

Skutečné projekty ukazují, jak malé volby přecházejí ve velké dopady. Zde jsou tři zhuštěné příklady čerpané z běžné praxe v terénu.

Neodpovídající povrchová úprava

Vícepodlažní obytné prostory používaly svorky označené jako "galvanizované". Dodavatel změnil proces pokovování v polovině cyklu kvůli nákladům, čímž vznikly rozdíly v barvě a tloušťce. Instalatéři odmítli díly, čímž se zpozdil plán. Poučení: vyžadují záznamy o tloušťce povlaku a sledovatelnost šarže.

Lepší se standardizací

Nemocniční projekt spolupracoval s továrnou, která standardizovala svorky do modulárních sad s odpovídajícími šrouby a podložkami. Zkrátila se doba montáže na místě a zjednodušila se kontrola zásob. Lekce: zeptejte se prodejců na balení souprav a kompatibilitu sestav.

Tyto praktické příběhy zdůrazňují, že malé věci jsou často nejdražší, pokud se pokazí.

Vyjednávání podmínek, které chrání obě strany

Spravedlivá smlouva udržuje vztah produktivní. Zde jsou praktická ustanovení, která mají obsahovat:

Schvalovací doložka vzorku: výroba začíná až poté, co kupující podepíše vzorky.

• Kritéria přijetí: definujte rozměrové tolerance, tloušťku povlaku, způsob balení.
• Podmínky přepracování/výměny: kdo platí za odmítnuté šarže a zpáteční zásilku?
• Doložka o dodací lhůtě a rampě: specifikujte výrobní časy a nepředvídané události pro špičkovou poptávku.
• Sledovatelnost šarže: vyžaduje uchování materiálových certifikátů a kusů vzorků pro každou zásilku.

Jasnost zde předchází sporům a udržuje projekt v pohybu, když jsou harmonogramy napjaté.

Logistika, balení a dodávka: detaily, které šetří čas

Doručení z továrny na místo je více než náklady na dopravu. Malá rozhodnutí v oblasti balení a označování mohou ušetřit hodiny na místě.

• Balíček po běhu nebo zóně: ​​pokud instalujete ve fázích, požádejte továrnu, aby zabalila díly podle zóny a jasně je označila.
• Ochranný obal: zabraňte oděru povlaku pomocí separátorů a měkkého obalového materiálu.
• Konzistentní značení: čárové kódy nebo jasná čísla dílů zkracují dobu příjmu a nesprávné umístění.
• Paletizace pro efektivitu: palety, které odpovídají rychlosti vykládky vašeho manipulačního zařízení.

Když plánujete logistiku s továrnou, zkrátíte dobu manipulace a minimalizujete škody při přepravě.

Budování dlouhodobého vztahu: co očekávat

Pokud plánujete více projektů nebo dlouhé cykly údržby, stabilní dodavatelský vztah se vyplatí. Postupem času se továrna naučí vaše preference, potřeby nástrojů a styl balení. To zkracuje čas nastavení a zlepšuje předvídatelnost.

Praktické kroky k budování vztahu:

• Spusťte malé pilotní zakázky v rámci počátečních projektů.
• Udržujte plán objednávek a sdělujte předpokládané objemy.
• Nabídněte zpětnou vazbu po instalaci, která pomůže továrně zdokonalit procesy.
• Zvažte každoroční nebo pololetní kontroly kvality, abyste sladili standardy.

Dobré dodavatelské partnerství se chová jako vyškolený subdodavatel – známý, předvídatelný a snadno se s ním pracuje.

Kontrolní seznam rychlé akce pro jednání o nákupu

Tento kontrolní seznam použijte, když máte krátké okno pro hodnocení nového dodavatele.

1. Vyžádejte si materiálové certifikáty z posledních tří šarží.
2. Požádejte o zprávu o prvním kusu a protokol o vzorkování v průběhu procesu.
3. Vyžádejte si 10minutové video ukazující nastavení formy a operaci tváření.
4. Potvrďte metodu nanášení a požádejte o údaje o tloušťce (µm).
5. Dohodněte se na vzorových podmínkách odhlášení a zkušebního provozu.
6. Písemně vyjasněte podmínky přepracování a výměny.
7. Zeptejte se na manipulaci se špičkovou kapacitou a dodací lhůtu při vysoké poptávce.

Získáte tak realistický snímek bez úplného továrního auditu.

Nové trendy ke sledování

• Digitální sledovatelnost: dashboardy vázané na stav výroby a kontrolní protokoly budou stále běžnější. Zeptejte se, zda dodavatelé nabízejí aktualizace stavu výroby.
• udržitelnost: někteří kupující budou očekávat informace o získávání materiálu a nakládání s odpady. U veřejných zakázek je stále aktuálnější.
• Modulární sestavy: předem připravené sestavy svorek snižují manipulaci na místě a chyby. Zvažte, zda továrna může dodat možnosti sady.

Tyto trendy nemění základy, ale ovlivňují to, jak vypadá „dobré“ při sourcingu.

Malé části, velký dopad

Svorky jsou malé, ale drží systémy pohromadě – doslova. Výběr správného závodu na svorky ovlivňuje rychlost instalace, spolehlivost systému a dlouhodobou údržbu. Zaměřte své hodnocení na výrobní systémy za součástmi: kontrola materiálu, disciplína nástrojů, etapová kontrola a jasná dokumentace. Zkombinujte praktický pilotní projekt s jasnou smlouvou a plánem balení a snížíte počet přepracování v terénu a zlepšíte výkonnost plánu.

Držák chladiče hraje tichou, ale zásadní roli při udržování zařízení v provozu každý den. Lidé si toho málokdy všimnou – dokud se něco nepokazí. V tu chvíli je držák náhle velmi viditelný: ohnutý, zkorodovaný, uvolněný nebo jinak vadný. Dobrou zprávou je, že jedné z těchto bolestí hlavy se lze vyhnout, pokud budou kupující a inženýři věnovat trochu pozornosti ve fázi návrhu a nákupu.

Vibrace jsou obvyklým viníkem mnoha problémů v pozdním věku. I mírné vibrace, které se opakují tisíckrát, unaví spoje, opotřebují upevňovací prvky a povolí hadice. Příliš tuhá konzola přišroubovaná přímo k vibrujícímu rámu přenese napětí. Příliš flexibilní držák umožní komponentům vychýlit se ze zarovnání. Praktická řešení vyvažují tuhost s místním tlumením – jednoduché pryžové izolátory nebo zkonstruovaná pouzdra mohou absorbovat energii a výrazně prodloužit životnost součástí. Porovnávali jste někdy dva stroje vedle sebe a přemýšleli jste, proč se jeden zdá tišší? Často záleží na montážní strategii.

Přizpůsobení a zarovnání jsou důležitější, než mnozí očekávají. Chladič namontovaný několik milimetrů mimo střed může způsobit odírání ventilátoru a krytu nebo tlačení hadic do ostrých ohybů, které zkracují jejich životnost. Malé vychýlení také zhoršuje proudění vzduchu, což může zvýšit provozní teplotu o několik stupňů – dost na to, aby se urychlilo opotřebení nebo se spustilo ochranné vypnutí. Pro opakovatelnou výrobu a spolehlivou službu v terénu upřednostňujte montážní návrhy, které zahrnují drážkované otvory nebo nastavitelná rozhraní: umožňují technikům rychle doladit polohu během montáže nebo údržby.

Myslete na životní prostředí. Koroze, posypová sůl, postříkání chemikáliemi a neustálá vlhkost zkracují životnost běžné oceli. V pobřežních instalacích nebo venkovních zařízeních se vyplatí materiály odolné proti korozi nebo ochranné nátěry. Konzoly z nerezové oceli, pozinkovaná ocel s vhodnou pasivací nebo alternativy potažené polymerem mají kompromisy v pevnosti, ceně a životnosti. Správná volba závisí na tom, zda je prioritou úspora hmotnosti, náklady nebo odolnost proti korozi. Nedovolte, aby byl výběr materiálu dodatečným nápadem – jasně popište podmínky na místě svému dodavateli.

Přístup k údržbě je dalším praktickým bodem, který se v raném návrhu často vynechává. Držák, který chladič pevně zastrčí do rámu, může vypadat elegantně, ale může zkomplikovat výměnu oleje, kontrolu hadic a servis ventilátoru. Pokud technici potřebují strávit více času rozebíráním okolních součástí, aby dosáhli na několik šroubů, intervaly údržby se prodlouží nebo budou přeskočeny – obojí špatné výsledky. Design pro pracovníky, kteří obsluhují zařízení: odnímatelné panely, rychloupínací uzávěry a servisní vůle znamenají rychlejší a bezpečnější práci v terénu a méně šancí, že malé problémy přerostou ve velké.

Přizpůsobení má smysl, když se standardní díly nevejdou. Dodatečná montáž novějších chladičů do starších rámů, těsných motorových prostorů nebo mobilních platforem na míru často vyžaduje přizpůsobené držáky. Vlastní držáky mohou obsahovat integrované vibrační držáky, přidanou výztuhu tam, kde se koncentruje zatížení, nebo speciální příruby pro nestandardní vzory šroubů. Spolupracujte s dodavatelem, který vám položí podrobné otázky týkající se vaší aplikace: zatěžovací stavy, očekávaná spektra vibrací a servisní postupy. Krátký návrhový dialog předem může zabránit pozdějším nákladným přepracováním.

Tepelné chování ovlivňuje také výběr materiálu. Radiátory potřebují odvádět teplo, aniž by do nosné konstrukce vnášely tepelné namáhání. Šroubované ocelové podpěry, které se roztahují jednou rychlostí, zatímco těleso radiátoru se roztahuje jinou, mohou vytvářet koncentrace napětí. U vysokoteplotních cyklů zvažte kombinace materiálů nebo pružných spojů, které se přizpůsobí rozdílné roztažnosti. Jednoduché konstrukční prvky – jako umístění otvorů pro šrouby umožňující mírný pohyb – zabraňují únavovému praskání během tisíců tepelných cyklů.

Kdy byste měli vyměnit montážní držák? Viditelná deformace, prolézání spojovacích prvků, praskání kolem otvorů nebo zhoršující se vibrace a hluk jsou jasnými znaky. Viditelné selhání ale nečekejte. Pokud kontrola odhalí postupné uvolnění, odlupování barvy v blízkosti spojů nebo drobné praskliny na špičkách svaru, naplánujte výměnu během příštího servisního okna. Proaktivní výměna během pravidelné údržby zabraňuje neplánovaným odstávkám a chrání připojené součásti, jako jsou hadice a senzory.

Technika instalace je důležitá téměř stejně jako samotný design. Správné hodnoty točivého momentu, správné použití podložek a pojistných matic a pozornost věnovaná ochraně proti korozi na rozhraní spojovacích prvků prodlužují životnost konzoly. Během instalace použijte kalibrovaný momentový klíč a v případě potřeby dodržujte křížovou sekvenci utahování. Vyhněte se přílišnému utahování: může zdeformovat závity držáku nebo pásu. Krátký kontrolní seznam pro instalatéry – specifikace točivého momentu, tolerance vyrovnání a kontrolní body – snižuje lidskou chybu na dílně i v terénu.

U výrobních linek zvažte opakovatelnost. Konzoly, které umožňují technikovi rychle a konzistentně umístit chladič, pomáhají zkrátit dobu cyklu a snížit počet oprav. Lokalizační prvky, jednoduché uchycení nebo upevnění upevňovacích prvků zjednodušují montáž a snižují možnost chybné instalace. Když škálujete od prototypu k výrobě, tyto malé ušetřené minuty na jednotku přispívají ke smysluplnému nárůstu propustnosti.

V mnoha aplikacích je důležitý hluk a pohodlí obsluhy. Nežádoucí chrastění a bzučení rozptylují obsluhu a mohou maskovat další varovné zvuky. Promyšlený přístup k montáži, který izoluje vibrace, nejen prodlužuje životnost zařízení, ale také zlepšuje uživatelský komfort. V instalacích, kde jsou uplatňovány limity hluku – městská zařízení, vnitřní zařízení nebo pohostinská zařízení – plánování redukce vibrací do konstrukce montáže zabrání pozdějším nákladným dodatečným úpravám.

Pozornost si zaslouží i spolehlivost dodavatelského řetězce. Pro velké projekty nebo programy výměny potřebujete zdroj, který dokáže dodat konzistentní díly s předvídatelnými časy. Vyberte si dodavatele, kteří poskytnou jasnou dokumentaci – certifikáty materiálů, rozměrové výkresy a sledovatelnost šarží – abyste mohli provádět audit a replikovat instalace napříč vozovými parky. Standardizovaná čísla dílů a balení pomáhají týmům nákupu řídit zásoby a omezovat zmatky během období údržby pod vysokým tlakem.

Několik praktických tipů, které kupujícím pomohou vybrat ten správný držák:

• Sdílejte úplný kontext s dodavateli: nejen rozměry radiátorů, ale i očekávané zatížení, vibrační podmínky, vystavení chemikáliím nebo soli, potřeby servisního přístupu a předpokládanou životnost.
• Upřednostněte držáky s nastavitelnými nebo drážkovými montážními prvky pro jemné doladění během montáže.
• Trvejte na ochraně proti korozi, která je vhodná pro životní prostředí – to často ušetří během životnosti produktu více než malé počáteční úspory na surovinách.
• Ověřte, že dodavatel podporuje testování nebo poskytuje reference z podobných aplikací. Zpětná vazba z reálného světa je neocenitelná.
• Do specifikace návrhu zahrňte úvahy o údržbě, aby týmy v terénu mohly provádět běžné kontroly bez demontáže sousedních systémů.

Případy použití ukazují, jak různorodé mohou být požadavky. Ve stavebních strojích konzoly často potřebují dodatečné vyztužení a tlumení vibrací, protože stroje pracují na nerovném terénu. U chladičů datových center je kladen důraz na přesné vyrovnání a tichý provoz, zatímco v námořních aplikacích má přednost odolnost proti korozi a bezpečné upevnění. Jediný typ držáku jen zřídka vyhovuje všem těmto potřebám, což je přesně důvod, proč záleží na dobré spolupráci dodavatele.

Pamatujte, že montážní držáky chladiče jsou malé součásti, které mohou mít nadměrné následky. Porucha, která se zdá nepatrná – jako uvolněný šroub – může způsobit kaskádové problémy: odírání hadice, úniky chladicí kapaliny, poškození ventilátoru a v konečném důsledku delší prostoje. Investovat trochu úsilí předem do výběru dobře navrženého a dobře nainstalovaného držáku se během životnosti mnohokrát vrátí.

Jak nožičky sprchové vaničky vydrží instalace: Praktický průvodce na zemi

Pokud jste někdy vstoupili do sprchy a ucítili pod nohama duté bouchnutí nebo jste viděli praskat podnos měsíce po instalaci, víte, že povrchová úprava může skrývat skutečné problémy. Viditelné části — dlaždice, tác, sklo — přitahují veškerou pozornost. Ale bity pod nimi, zejména opěrné nohy, rozhodují o tom, zda práce zůstane bezproblémová. Vyberte si ten správný systém, pečlivě jej nainstalujte a celá koupelna se chová léta sama. Nechte to špatně a budete zpátky na webu dříve, než budete chtít.

Co vlastně dělají nohy sprchové vaničky (více, než si možná myslíte)

V základní úrovni podpírají nožičky sprchové vaničky vaničku. Zdá se zřejmé. Podpora však zahrnuje několik různých pracovních míst:

• Vyrovnání – kompenzace nerovné podlahy, takže podnos sedí správně se správným pádem do odpadu.
• Rozložení zátěže – rozložení hmotnosti, aby se zásobník neprohýbal ani nenamáhal v izolovaných bodech.
• Kontrola vibrací – snížení pohybu, který vede ke vrzání, únavě těsnění a uvolňování spojů.
• Odolnost proti korozi – odolává vlhkosti, čisticím prostředkům a vlhkosti v průběhu času.
• Obslužnost – dostupnost a předvídatelnost, pokud bude třeba zásobník upravit nebo vyjmout.

Položte tác přímo na nepravidelnou podlahu a vytvoříte napěťové body. V průběhu času tyto napěťové body vytvářejí vlasové trhliny nebo selhání těsnění. Nastavitelné nožičky vám umožní nastavit zásobník do stabilní, rovnoměrně podepřené polohy, aniž byste museli přestavovat celou podlahu.

Běžná realita podkladu, se kterou se montéři potýkají

Pochopení podkladu, se kterým pracujete, mění způsob výběru podpůrných komponent. Zde jsou typické situace a proč na nich záleží:

• Staré budovy — trámy, nerovné potěry, sedání. Očekávejte odchylky a malé poklesy, které vyžadují korektivní nastavení v každém opěrném bodě.
• Novostavby – dokonce ani betonové desky nejsou po potěru nebo vytvrzení dokonale vyrovnané. Mohou existovat oblasti vyšší nebo nižší, než se očekávalo.

Renovace a renovace – výšky dlaždic, podlahové vytápění nebo vrstvy stávajícího materiálu mohou vytvářet omezené mezery. Potřebujete nízkoprofilové nožičky nebo systém, který pracuje s nástavbou.

Lehké podklady – dřevěné nebo OSB desky se mohou pod bodovým zatížením více prohýbat; potřebujete více opěrných bodů nebo větší nosné podložky.

Realistická odpověď je jen zřídka "vytrhněte to a nalijte nový beton." Pracovní a programová omezení činí nastavitelné podpěry praktickým řešením mnoha projektů.

Materiály a design: co vybrat pro odolnost

Nohy jsou vyrobeny z různých materiálů a konfigurací. Vybírejte podle použití a prostředí.

Běžné materiály

Umělé plasty / vyztužené polymery

• Výhody: odolný proti korozi, lehký, cenově výhodný.
• Nevýhody: některé druhy se stlačují pod zatížením po mnoho let – vyberte si vysoce kvalitní technické plasty.

Nerezová ocel

• Pro: pevný, odolný, vysoká nosnost.
• Nevýhody: musí být řádně dokončena (pasivace/nátěr), aby odolala dlouhodobé korozi ve vlhkých místnostech.

Hybridní/kompozitní (kovové jádro s plastovým vnějším)

• Výhody: dobrý kompromis — pevnost kovu, ochrana proti korozi plastu.
• Nevýhody: mírně vyšší náklady, ale často nejlepší rovnováha.

Úvahy o designu

Rozsah nastavení — kolik milimetrů výšky můžete upravit. Malé úlohy vyžadují skromný rozsah; špatné podlahy potřebují více.

Velikost podložky – větší podložky roznášejí zátěž, snižují místní kompresi a lépe fungují na tenkých podkladech.

Antirotační/uzamykací mechanismus — po nastavení by se nohy měly pevně zablokovat, aby se při zatížení neposunuly.

Přístup k nástrojům — návrhy vhodné pro instalaci snižují čas a riziko (nechcete se potýkat s nepohodlnými klíči ve stísněných prostorách).

Kompatibilita s lepidly/systémy lože – některé podnosy jsou lepené; ostatní sedí pouze na nohou; zkontrolujte specifikaci zásobníku.

Kontroly před instalací: co dělat, než dorazí zásobník

Dobrá instalace začíná měřením.

• Změřte rovinnost podlahy: jednoduché rovnání napříč několika osami vám hodně napoví. Označte vysoká a nízká místa.
• Zkontrolujte vzdálenosti: podlahové vytápění, potrubí nebo konstrukční nosníky mohou omezovat hloubku nastavení.

Potvrďte umístění odtoku a odpadu: zajistěte, aby uspořádání podpěry neblokovalo sifon nebo sestavu odpadu.

Plánovaný přístup: můžete po obkladu upravit nohy? Pokud ne, nastavte je před dokončením přesně.

Správné provedení těchto kontrol zabrání improvizaci, když se objeví zásobník a klient čeká.

Sekvence praktické instalace (krok za krokem)

Postupujte podle kontrolního seznamu, ne hádejte. Níže je uvedena sekvence instalačního programu, která obvykle funguje na většině úloh.

Nasucho položte tác na podlahu, abyste viděli, jak sedí. Lepidlo zatím neaplikujte.

Nakreslete umístění podpory na základě žeber podnosu a polohy odtoku. Označte je na podlaze.

Nastavte počáteční výšky nohou – přibližné, aby bylo možné zásobník umístit a postrčit na místo.

Položte tác opatrně na nohy. V případě potřeby použijte podložky pro dočasnou podporu.

Upravte nohy metodicky:

• Začněte v jednom rohu, poté v opačném a poté středových bodech.
• Postupným utahováním vyrovnejte zásobník; nekročte jednou nohou dolů a ostatní nenechávejte vysoko.
• Zkontrolujte hladinu a pád: změřte pád do odpadu. Tam, kde je specifikováno, by měl být nepřetržitý pokles (obvykle malý gradient).

Aplikujte konečné upevnění (pokud systém vyžaduje mechanické upevnění) nebo postupujte s lepicí vrstvou podle výrobce tácu.

Test: aplikujte zátěž na různé body podnosu (krokové testy) a znovu zkontrolujte hladinu/pád a jakýkoli pohyb.

Utěsněte kolem odpadu a okrajů podle potřeby, ale vyhněte se přílišnému omezení pohybu tácu – některé systémy potřebují mírný pohyb, aby se uvolnilo napětí, jiné potřebují úplné spojení; postupujte podle pokynů v zásobníku.

Běžná chyba při instalaci: utažení nožiček před tím, než je zásobník správně vyrovnán. To zablokuje podporu mimo úroveň a často způsobuje problémy.

Vyhněte se těmto začátečnickým chybám

Tyto chyby se opakují na mnoha webech. Vyhněte se jim:

• Použití příliš malého počtu opěrných bodů pro velký zásobník — vede k prohýbání.
• Spoléhání se pouze na lepidlo na nerovných podlahách – lepidlo může krátkodobě překlenout mezery, ale při pohybu selže.
• Nadměrné utahování kovových nožiček bez uzamykacích prvků – díly se mohou svlékat nebo vytvářet koncentrované napětí.
• Nedovoluje tepelný pohyb – teploty v koupelně se mění; pevně upevněné systémy mohou způsobit praskliny.
• Ignorování pokynů výrobce – výrobci zásobníků často určují vzory podpory a metody lepení. Následujte je.

Odvodnění a pád: uvedení vody do pohybu

Dobrý podpůrný systém pomáhá udržovat malý pád potřebný pro efektivní odvodnění. Pokud je podnos mírně mimo rovinu nebo se prohýbá, voda může sedět a vytvářet hygienická rizika a nebezpečí úniku.

• Cílový pokles: často mezi 1–3 stupni v závislosti na specifikaci produktu.
• Jednotnost: vyhněte se místním vysokým místům v blízkosti odtoku, která zachycují vodu.
• Kompatibilita s odtokem: zajistěte, aby uspořádání patky nebránilo těsnění sifonů nebo přístupu pro čištění.

Pokud musíte vést kolem stávající drenáže, naplánujte nejprve rozvržení podpory. Nikdy neobětujte pád pro pohodlí.

Údržba, revize a dlouhodobé kontroly

Dobře nainstalovaný zásobník bude vyžadovat malý zásah. Přesto je smysluplná pravidelná kontrola:

• Sezónní vizuální kontrola: stoupněte si na tác na několika místech – poslouchejte, zda vrzání nebo pohyb.
• Ročně zkontrolujte těsnění kolem odpadu. První známky pohybu se objevují zde jako první.
• Zkontrolujte upevnění, jsou-li přístupné: jakékoli uvolnění lze utáhnout, než se nahromadí napětí.
• Sledujte korozi starších kovových nožiček a v případě potřeby je vyměňte.

Ve vysoce využívaných nebo pronajímaných nemovitostech zahrňte tyto kontroly do plánů běžné údržby.

Speciální situace a řešení

Dřevěné podlahy nebo zavěšené paluby

Použijte větší podložky a více opěrných bodů. Dřevěné flexy; rozložit náklad. Pokud je to možné, zvažte připojení podpěr do nosníků.

Podlahové vytápění

Udržujte elektrické součásti v čistotě. Některá adhezivní lůžka nemusí být vhodná; postupujte podle pokynů výrobce tácu a ohřevu. Vyhněte se nadměrné izolaci pod nohama – potřebujete pevný kontakt.

Mokré místnosti a splachovací instalace

Ty vyžadují robustní hydroizolaci a často užší rozteč podpěr. Vodotěsná membrána a nosný systém musí být kompatibilní.

Renovace přes dlaždice

Pokud montujete nový tác na starý obklad, nejprve posuďte přilnavost dlaždice. Plovoucí dlaždice se mohou pohybovat a podkopat podporu; někdy lokalizovaný potěr nebo bodové překrytí snižuje riziko.

Kontrolní seznam pro výběr produktů (rychlý praktický seznam)

Při výběru sady nohou si položte tyto otázky:

• Odpovídá rozsah nastavení vámi naměřené nerovnosti?
• Jsou podložky dostatečně velké pro váš typ podkladu?
• Je materiál vhodný do prostředí (nerez vs polymer)?
• Existuje jasný uzamykací mechanismus, který zabrání tečení?
• Potvrzují specifikace zásobníků výrobce toto rozložení?
• Existuje podpůrná dokumentace pro instalátory?
• Jaká je předpokládaná životnost nebo záruka systému?

Nákup levně může stát více při opravných návštěvách. Malé investice do správných komponent často šetří čas a pověst.

Případové studie z terénu (skutečné vzory, žádná jména)

Zde jsou tři krátké, anonymizované příklady, které ilustrují, jak záleží na výběru nohou.

Případ A – bytový dům s 12 jednotkami

Problém: U několika zásobníků se objevily pomalé netěsnosti ve třetím ročníku.

Příčina: Instalatér použil na mírně nerovném potěru metodu pouze s lepidlem. Postupem času mikropohyby otevřely spáry u odpadu.

Oprava: Nastavitelné nožičky a podnosy pro opětovné usazení s lepením specifikovaným výrobcem. Výsledek: V následujících 3 letech počet případů úniku klesl na žádný.

Případ B – Rekonstrukce hotelu

Problém: Hosté si stěžovali na dutý nebo vrzavý pocit pod nohama ve shluku pokojů.

Příčina: Instalační technik použil příliš málo podpěrných bodů na dlouhých úzkých podnosech.

Oprava: Přidány mezilehlé podpěry odpovídající žebrům tácu; znovu zarovnané podnosy. Výsledek: klienti si okamžitě všimli zlepšeného pocitu; hovory údržby klesly.

Případ C – Přestavba staré budovy

Problém: Praskání dlaždic kolem sprchových koutů v koupelnách nad dřevěnými podlahami.

Příčina: Bodové zatížení ze stávajících malých patek způsobilo lokalizované napětí.

Oprava: Vyměněno za větší podložkové kompozitní nohy a přivázané podpěry k nosníkům. Výsledek: praskání se zastavilo a kontroly ukázaly snížený pohyb.

Tyto příklady jsou běžné a užitečné při plánování projektů: myslete dopředu nebo rozpočítejte podporu na modernizaci.

Instalační návyky, které šetří čas (a bolesti hlavy)

Několik zvyků může zajistit, že kvalita bude konzistentní napříč týmy:

Suchá montáž pro dvě osoby: jedna drží, druhá se nastavuje; šetří poškození a urychluje vyrovnání.

Úpravy štítků: označte konečné výšky na plánu – urychlí přepracování.

Uschovejte si referenční nástroj: krátkou vodováhu a spároměr pro rychlé kontroly.

Dokumentujte za pochodu: vyfoťte rozvržení před finálním povlečením – užitečné, pokud si klient stěžuje později.

Podložky používejte střídmě: jsou vhodné pro dočasné vyrovnání, ale nebuďte v pokušení spoléhat se na ně jako na trvalou opravu.

Dobré návyky zmenšují prostor pro chyby.

Co by měli instalátoři sdělit klientům (nastavení očekávání)

Klienti se o nohy obvykle nestarají – dokud se něco nepokazí. Rychlé a jasné vysvětlení před předáním zabrání problémům:

Vysvětlete, že zásobník je umístěn na nastavitelných podpěrách, aby se vyrovnaly nerovnosti podlahy.

Upozorněte na plán kontrol údržby (roční vizuální).

Všimněte si, na co se záruka vztahuje a na co ne (pohyb v důsledku nesprávného použití vs. výrobní chyba).

Pokud jste museli použít více sanace, než bylo plánováno (např. dodatečné podpory), uveďte to v předávacích poznámkách.

Jasná komunikace snižuje počet zpětných volání.

Závěrečný kontrolní seznam, než odejdete z práce

Než zavřete koupelnu, projděte si tento rychlý kontrolní seznam:

• Zásobník je rovný a má správný pád do odpadu.
• Žádné bodové zatížení nebo viditelné mezery pod zásobníkem.
• Všechny body nastavení jsou uzamčeny a v případě potřeby utěsněny, aby se zabránilo vnikání vlhkosti.
• Sestava odpadu je přístupná nebo vyjímatelná bez vytržení vaničky.
• Klientovi bylo ukázáno, kde má zkontrolovat a odhlásit se.

Vyfotil jsi finální nastavení.

Pokud je vše zelené, udělali jste praktický kousek správně.

Správné podepření sprchové vaničky není okouzlující. Na sociálních sítích nikdo nepíše o nohou. Tyto komponenty však chrání před druhy selhání, které vedou k opakovaným návštěvám, špatným recenzím a ztrátě času. Zacházejte s designem podpory jako součástí povrchové úpravy. Získejte správné rozložení. Vybírejte materiály s ohledem na práci. Pečlivě upravte. A zdokumentujte, aby každý věděl, co se udělalo.

Udělejte to a hotová koupelna nebude jen dobře vypadat — bude fungovat tiše a spolehlivě po dlouhou dobu.

Pokud jde o instalaci sprchové vaničky, mnoho majitelů domů a dodavatelů stále spoléhá na tradiční cementovou instalaci. Stále více profesionálů však přechází na rámy sprchových van — chytřejší, čistší a lépe nastavitelné řešení pro moderní koupelny.

Co je rám sprchové vaničky?

Rám sprchové vaničky (také nazývaný nosný rám sprchové základny) je modulární kovová konstrukce navržená k bezpečnému držení a vyrovnávání sprchové vaničky. Ve srovnání s cementovými nebo pěnovými instalacemi nabízí flexibilitu, rychlejší instalaci a dlouhodobou stabilitu.

Proč používat rám sprchové vaničky?

• Snadná instalace a seřízení

Žádné nepořádné míchání cementu. Výškově nastavitelné nohy umožňují instalačním technikům dosáhnout dokonalé úrovně během několika minut – ideální pro nerovné podlahy nebo renovační projekty.

• Údržba a dostupnost

Rámy usnadňují přístup k vodovodnímu systému pod vanou za účelem kontroly nebo opravy – něco nemožného, jakmile cement ztvrdne.

• Lehký, ale silný

Rámy sprchových van, vyrobené z nerezové oceli nebo pozinkované oceli, poskytují pevnou oporu a přitom zůstávají lehké a odolné proti korozi.

• Čisté, moderní a ekologické

Žádný prach, žádný odpad a plně recyklovatelné materiály – splňující moderní ekologické standardy pro udržitelnou výstavbu.

O společnosti JINYI – váš spolehlivý výrobce rámů sprchových vaniček

Yuhuan Jinyi Hardware Co., Ltd. je profesionální výrobce rámů sprchových vaniček a nosných systémů s více než 30 lety zkušeností s exportem na evropské trhy.

Naše rámy sprchových vaniček jsou široce používány u značek ve Velké Británii, Německu a severní Evropě – kompatibilní s oblíbenými modely sprchových van od předních výrobců koupelen.

Proč zvolit JINYI?

• Výrobky s certifikací CE zajišťující shodu s bezpečnostními normami EU
• ISO9227 NSS testováno na antikorozní vlastnosti,
• Podpora OEM a ODM – přizpůsobené velikosti, struktura a balení
• Flexibilní MOQ pro podporu distributorů i vlastníků značek
• 30 let globálních exportních zkušeností s profesionální logistickou a dokumentační podporou

Spolupráce OEM / ODM

Ať už jste výrobce sprchových van, značka koupelen nebo distributor, JINYI poskytuje jednorázová řešení OEM/ODM.

Od návrhu rámu a vývoje forem až po testování vzorků a certifikaci náš tým zajišťuje, že každý projekt běží hladce a efektivně.

Kontaktujte nás

Hledáte spolehlivého dodavatele rámů sprchových vaniček v Číně?

Nechte JINYI pomoci vám zjednodušit instalaci, zlepšit efektivitu a zvýšit konkurenceschopnost vašeho produktu.

Navštivte: https://www.yh-jinyi.com

E-mail: [email protected]

Rostoucí poptávka po účinných sprchových podpůrných systémech v Evropě

V posledních letech se evropský trh koupelen posunul směrem k chytřejším, účinnějším a odolnějším instalačním systémům. Majitelé domů i dodavatelé věnují větší pozornost základům svých sprchových koutů – tzv rám sprchové vaničky .

Na rozdíl od tradičních celopodlahových podpěr poskytuje systém rámu sprchové vaničky silnou, ale nastavitelnou podporu pro sprchovou základnu, což zajišťuje snadnou instalaci, lepší odvodnění a dlouhodobou stabilitu.

V celé Evropě, zejména v zemích, jako je Německo, Velká Británie, Francie a Itálie, stavitelé upřednostňují modulární a nastavitelné nosné rámy sprchových van, aby uspokojili rostoucí požadavky na snadnou údržbu a udržitelnou konstrukci.

Co je to rám sprchové vaničky a proč na tom záleží

Rám sprchové vaničky (také známý jako nosný rám sprchové vaničky nebo nosný systém sprchové základny) je kovová konstrukce navržená tak, aby držela vaničku bezpečně nad podlahou. Obvykle se skládá z:

Nastavitelné nohy (nohy) pro vyrovnání podnosu na nerovném povrchu

Pevné držáky pro stabilitu a pevnost

Volitelné nosné tyče z nerezové oceli pro dodatečnou nosnost

Tyto rámy poskytují nejen fyzickou oporu, ale také vytvářejí prostor pro vodovodní a drenážní systémy pod sprchovou vaničkou – instalace je tak rychlejší a jednodušší.

Výhody použití rámů sprchových van v projektech koupelen

Evropští dodavatelé preferují OEM rámy sprchových van, protože nabízejí několik klíčových výhod:

Rychlá a čistá pokládka – Bez nutnosti úplného maltového lože nebo časově náročného vyrovnávání.

Nastavitelná výška – ideální pro moderní rekonstrukce koupelen i novostavby.

Vyšší odolnost – Nerezová ocel nebo pozinkované materiály zajišťují dlouhou životnost a odolnost proti korozi.

Snadná údržba – Přístup k potrubí a odpadům bez demontáže celé sprchové základny.

Ekologické řešení – Snižuje množství odpadu ve srovnání s instalací cementu a je v souladu s evropskými cíli udržitelnosti.

Pro rezidenční i komerční projekty se spolehlivý nosný rám sprchové základny stal standardním řešením pro profesionální montážníky.

OEM a ODM příležitosti pro evropské značky

Mnoho evropských koupelnových značek nyní outsourcuje své OEM nohy a rámové systémy sprchových vaniček důvěryhodným asijským výrobcům.

Partnerství se zkušeným dodavatelem, jako je Yuhuan Jinyi Hardware Co., Ltd., může značkám pomoci rozšířit jejich produktové řady o:

• Přizpůsobitelné velikosti a designy
• CE certifikovaná kvalita
• Rychlé dodání a stabilní dodávka
• Nákladově efektivní spolupráce OEM/ODM

S více než 30 lety výrobních zkušeností nabízí JINYI celou řadu nosných systémů pro sprchové vaničky kompatibilní s evropskými koupelnovými standardy a designovými trendy.

Budoucnost rámů sprchových vaniček na evropském trhu

Jak se návrhy koupelen neustále vyvíjejí, poptávka po lehkých, modulárních a nastavitelných nosných systémech bude jen růst. Evropští spotřebitelé stále více oceňují produkty, které kombinují snadnou instalaci, dlouhou životnost a moderní design – přesně to, co nabízejí vysoce kvalitní rámy sprchových vaniček.

Výběr správného OEM partnera pro nosné rámy sprchových vaniček může mít zásadní význam pro udržení pověsti značky a spokojenosti zákazníků.

Rám sprchové vaničky je více než jen konstrukční prvek – je kritickou součástí moderní, efektivní a udržitelné výstavby koupelny.

Pro distributory, velkoobchodníky a OEM partnery v celé Evropě je společnost JINYI připravena poskytnout spolehlivé podpůrné systémy pro sprchové vaničky, které splňují normy CE a evropská očekávání kvality.

Navštivte: https://www.yh-jinyi.com

E-mail: [email protected]
